设计建议
尺寸和扩展
在设计fabric时，了解每个交换机型号及其在fabric中的角色的扩展限制是非常重要的。如果Routed-Access设计能够满足规模要求，通常是更可取的。由于它可以在接入层支持超过100个交换机/堆叠，Routed-Access可以在fabric中容纳数万个终端设备，前提是边缘使用CX6300交换机的VSF堆叠。
Routed Access Design
路由接入经验证的规模
以下数字要求所有交换机使用 AOS CX 10.14 最低固件版本
| 256 VTEPs across 16 VRFs | Edge 6300 | Border 8360 | Stub 8360 | RR / Core 8360 |
|---|---|---|---|---|
| OSPF区域 | 1 | 1 | 1 | 1 |
| OSPF邻居 | 2 | 48 | 48 | 48 |
| BGP AS (iBGP EVPN) | 1 | 1 | 1 | 1 |
| BGP对等体 | 2 | 17 | 2 | 256 |
| VRFs1 | 16 | 16 | 16 | 16 |
| IPv4路由 | 2000 | 2000 | 2000 | 2000 |
| IPv6路由 | 2000 | 2000 | 2000 | 2000 |
| MAC | 23000 | 1000 | 23000 | - |
| IPv4 ARP | 20000 | 1000 | 20000 | - |
| IPv6 ND | 10000 | 1000 | 10000 | - |
| L2 VNIs/VLANs | 32 | 32 | 32 | - |
| 叠加主机 (MAC / ARP / ND) | 30K | 30K | 30K | - |
| EVPN VTEP对等体 (VXLAN隧道数量) | 256 | 256 | 256 | - |

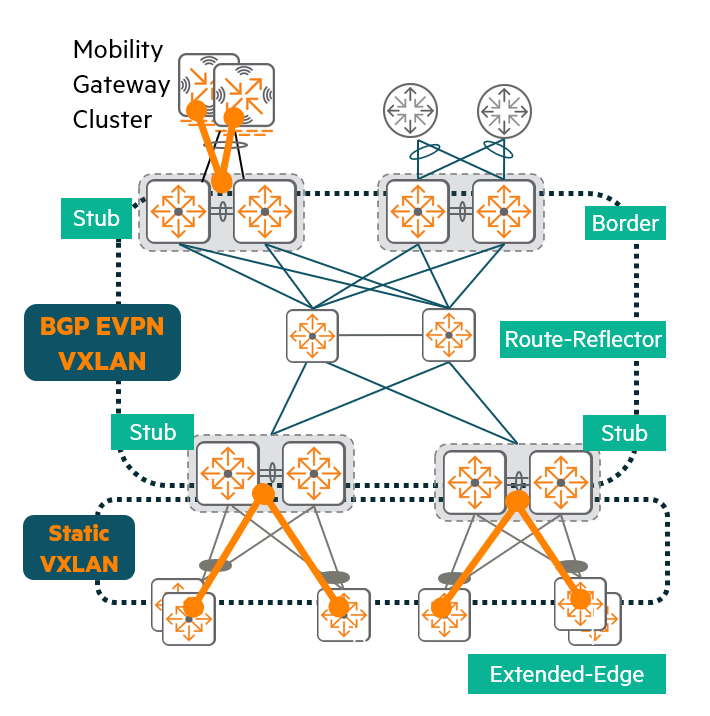

Scaled-Access设计在BGP EVPN VXLAN fabric中使用接入-汇聚干线交换机，通过静态VXLAN隧道扩展边缘交换机，从而以与连接网关设备到fabric相同的方式，增加可用规模超过一个数量级。VXLAN GBP信息仍然传递到边缘交换机，提供与路由边缘设计相同的认证、角色分配和安全策略执行的优势。
与用于两种设计选项的基于标准的BGP EVPN VXLAN fabric一样，静态VXLAN隧道到边缘交换机的创建作为NetConductor解决方案的一部分进行编排。
Scaled Access Design
经过验证的规模化接入
这是一个允许列入清单的特点。请联系您的Aruba代表以获取更多信息。
扩展边缘交换机模型选择
在使用Scaled-Access设计时，可以使用CX6200系列交换机模型作为扩展边缘角色的交换机，因为该模型支持静态VXLAN。然而，与CX6300及其他边缘交换机选项相比，请考虑以下限制：
不支持应用识别和基于应用的策略
不支持BGP EVPN
不支持多个VRF；仅支持默认和管理VRF。
不支持反射ACL
堆叠成员的下限（8）低于6300（10）
可用的SmartRate端口密度较低
不支持SmartRate 10
不提供Class 8 PoE选项
