有线接入配置

接入层为有线和无线设备提供到网络的2层连接。它在保护用户、应用资源和网络本身免受人为错误和恶意攻击方面发挥着重要作用。这种保护措施包括控制允许接入网络的设备，确保连接的设备不能向终端用户提供未授权的服务，以及防止未授权设备接管网络中其他设备的角色。

目录

配置接入交换机组

以下流程描述了使用 UI 组配置单个和堆叠接入层交换机的方法。交换机的基础配置在本指南的 Switch Group Configuration 部分已有说明。

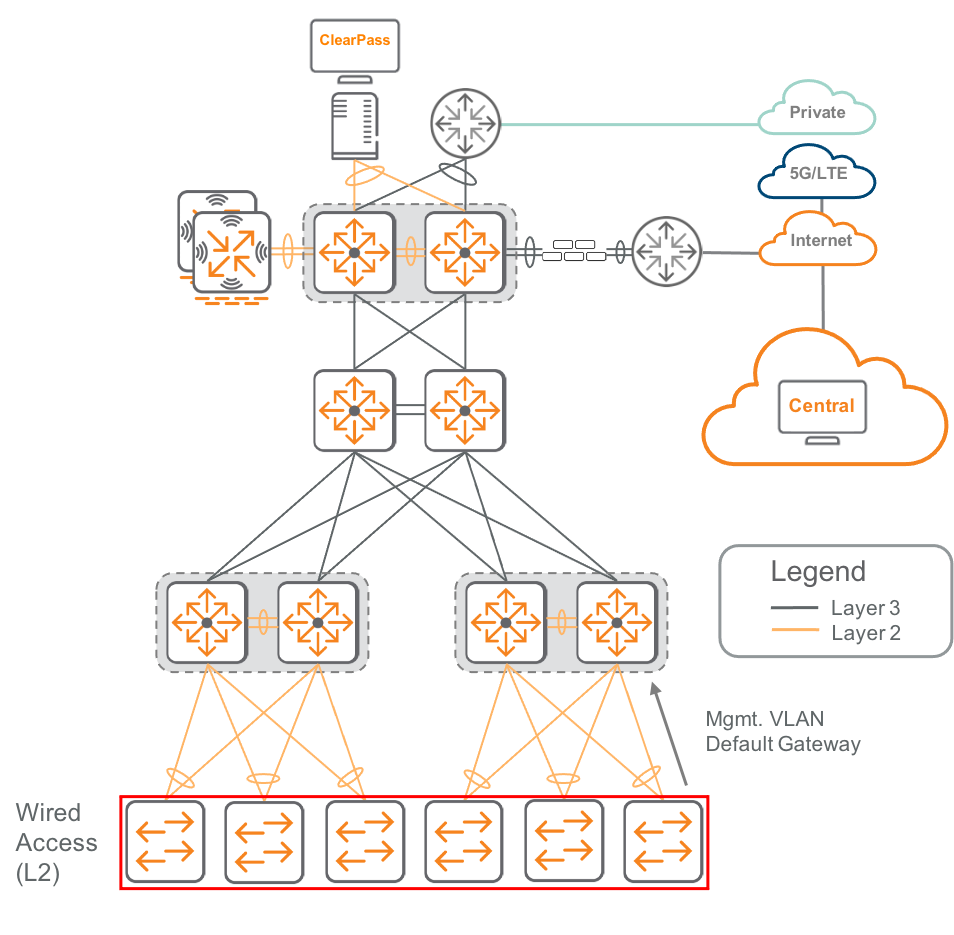

以下流程通过使用中央 UI 组完成交换机配置。下图显示了园区中的接入交换机。

有线接入

配置独立交换机

将独立交换机连接到一个网络段，在该网络段中它可以获得 DHCP 租约，包括 DNS 服务器和通向互联网的有效路由。CX 6000 系列交换机出厂时配置为在任何前面板接口或专用管理端口请求 DHCP。新交换机能够连接到中央后，会根据购买时的信息自动关联到正确的组织。

配置交换机堆叠

按照此流程配置一组交换机以进行 VSF 堆叠。首先将堆叠端口布线成环形或串联拓扑。对于 24 端口型号，推荐的堆叠端口为 25 和 26，或 48 端口型号的端口 49 和 50。要使用中央进行自动堆叠，将堆叠中的一台交换机连接到提供互联网可达性的 DHCP 服务网络。该交换机在堆叠形成后充当堆叠导体。

VSF 堆叠仅支持 CX 6300 和 6200 型号交换机。
必须在继续配置 VSF 之前，将交换机添加到一个组中。

在自动堆叠之前，确保交换机处于出厂默认状态。

  1. 登录到HPE Greenlake并导航到Central.

  2. 在筛选器下拉菜单中，选择Global，如果尚未选择。在左侧菜单中，选择Organization.

  3. 展开未配置设备组，突出显示直接连接到网络的交换机，然后点击窗口右下角的移动设备按钮。

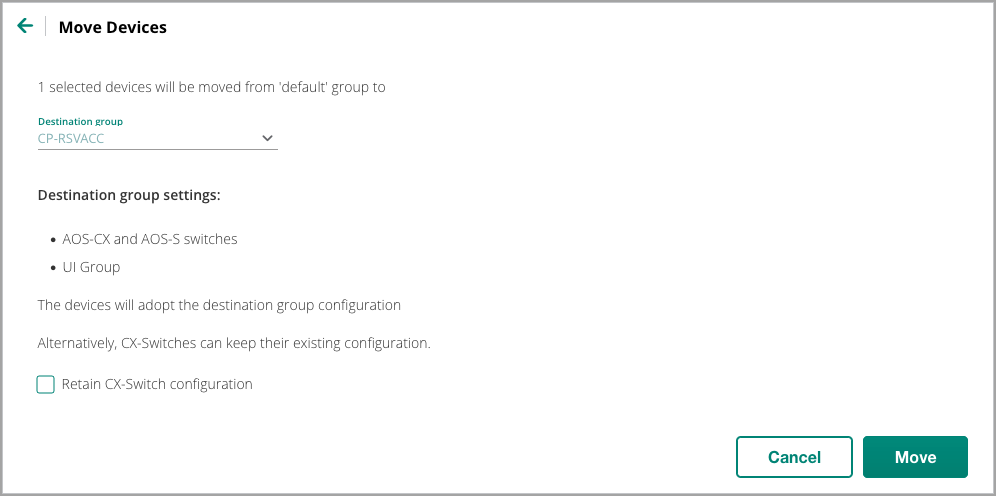

  4. 在目标组下拉菜单中，选择堆叠的正确接入交换组，然后点击移动。

  5. 在筛选器下拉菜单中，选择接入交换机组名称。在左侧菜单中，选择设备。

  6. 选择新交换机，如果添加多个新交换机，则使用序列号。在左侧菜单中，选择设备。

  7. 在系统块中的交换机页面，选择属性。

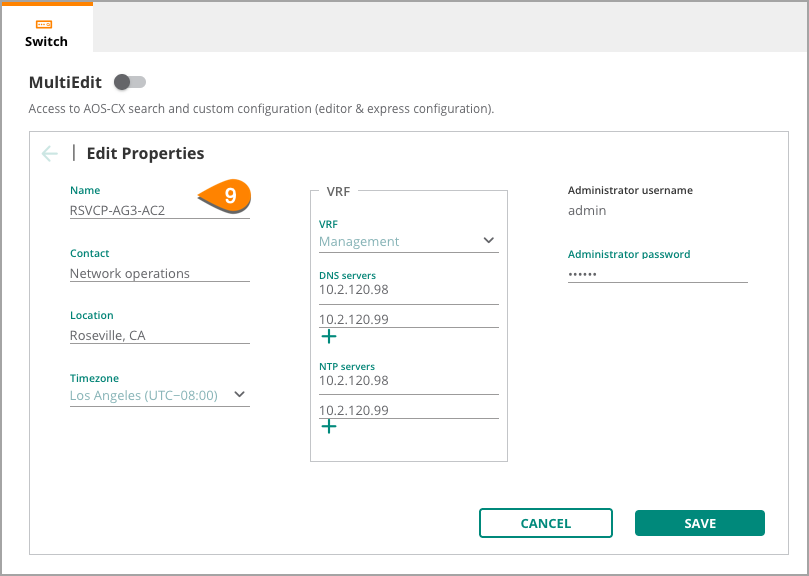

  8. 在编辑属性页面，为新交换机输入名称，保持继承的组属性不变，然后点击保存。

  9. 使用筛选菜单上的绿色左箭头返回交换机页面。

  10. 在交换机页面右上角，选择配置。

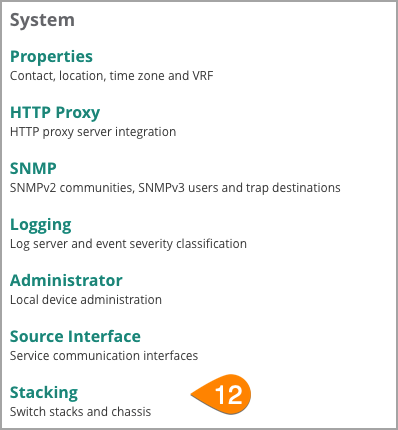

  11. 在系统块中的交换机页面，选择堆叠。

  12. 通过点击表格右上角的+（加号）创建新的VSF堆叠。

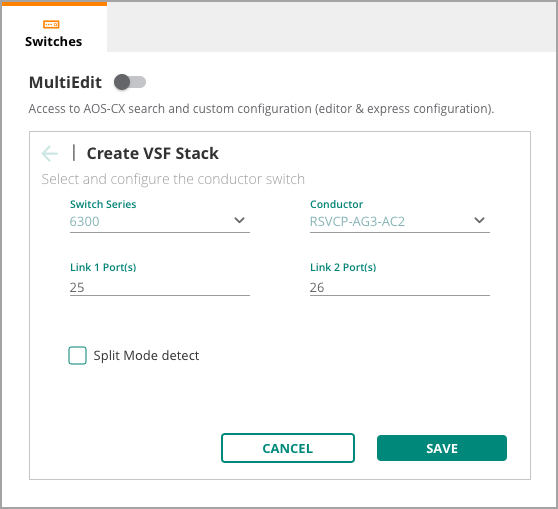

  13. 在创建VSF堆叠窗口中，分配以下设置，然后点击保存。

    • 交换机系列： 6300
    • 编排器： RSVCP-AG3-AC2
    • 链路 1 端口： 25
    • 连接到端口： 26
    • 拆分模式检测： 未选中

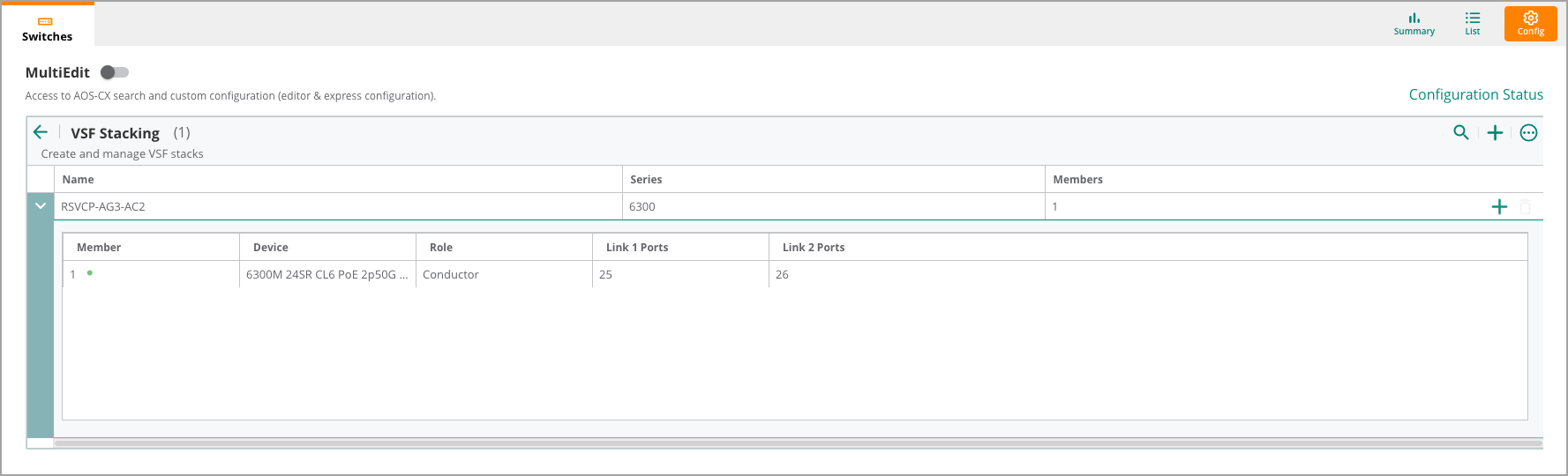

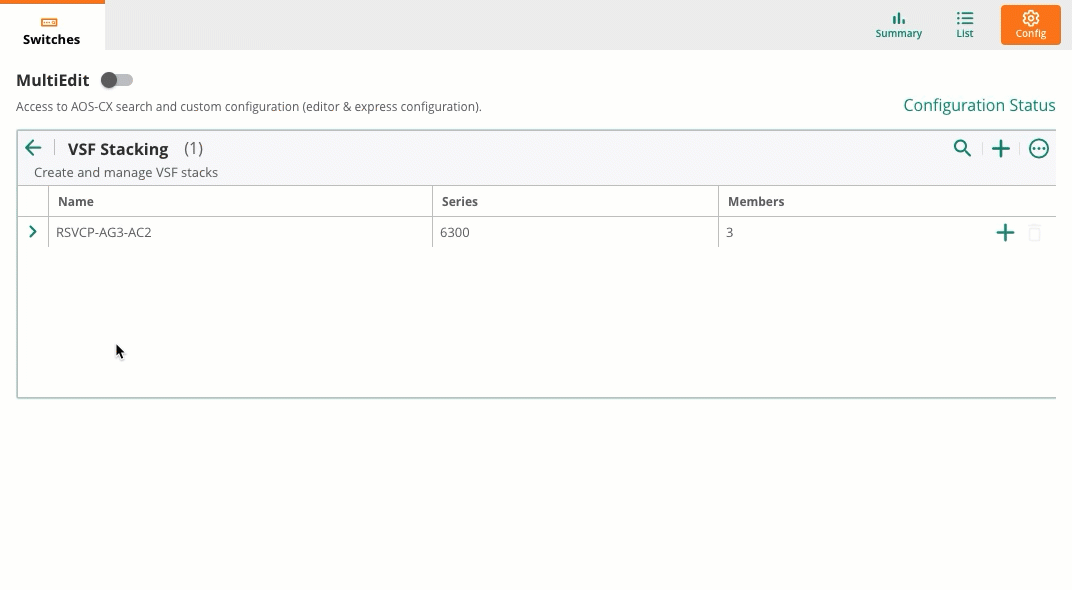

  14. 一个以上述选择的交换机序列号命名的 VSF 堆叠现在已在 VSF 堆叠 中列出，并且只有一根导体。

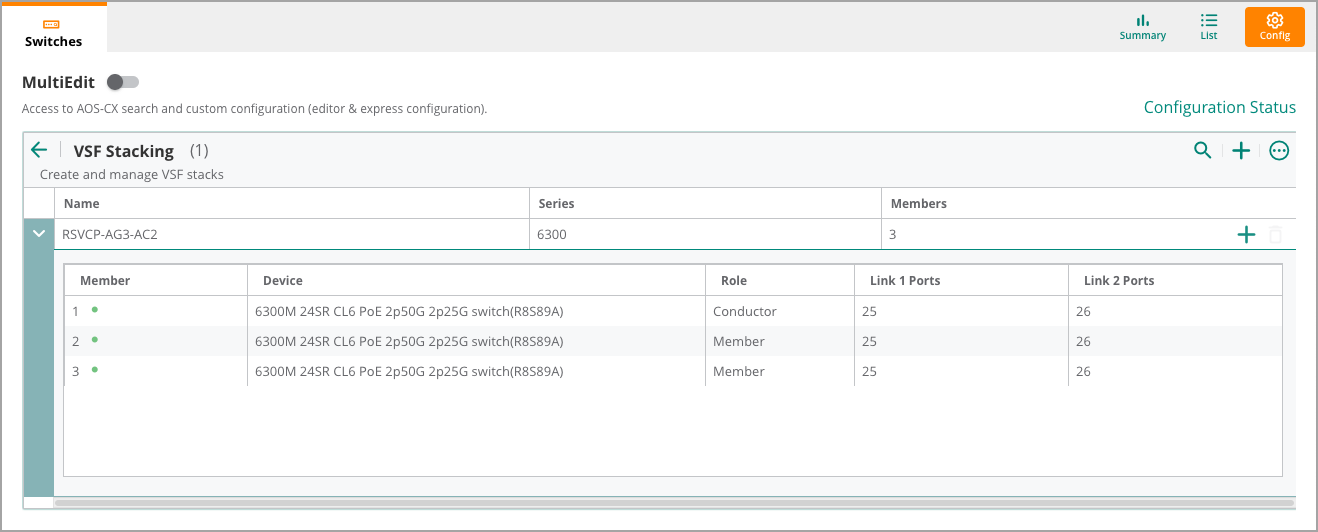

  15. 等待大约五分钟，让堆叠自我配置，然后刷新 VSF 堆叠 页面，确认所有堆叠成员都已存在。

  16. 在成员行的右侧，点击 编辑 图标，勾选 备用导体 复选框，然后点击 保存。

配置上行 LAG 接口

在冗余链路上配置链路聚合组（LAGs）到汇聚交换机，以实现容错和增加容量。默认情况下，上行干线使用源和目标 IP 地址、协议端口号以及设备 MAC 地址在分组的物理链路之间进行负载均衡。使用 Central 的端口配置文件功能，将相同的端口级配置应用到多个交换机或交换机堆叠中，同时进行。

  1. 将第二个链路连接到独立交换机或 VSF 堆叠。

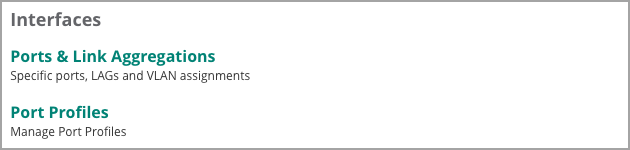

  2. 在设备表中，点击左上角的左箭头返回到交换机页面。在接口面板中选择端口配置文件。

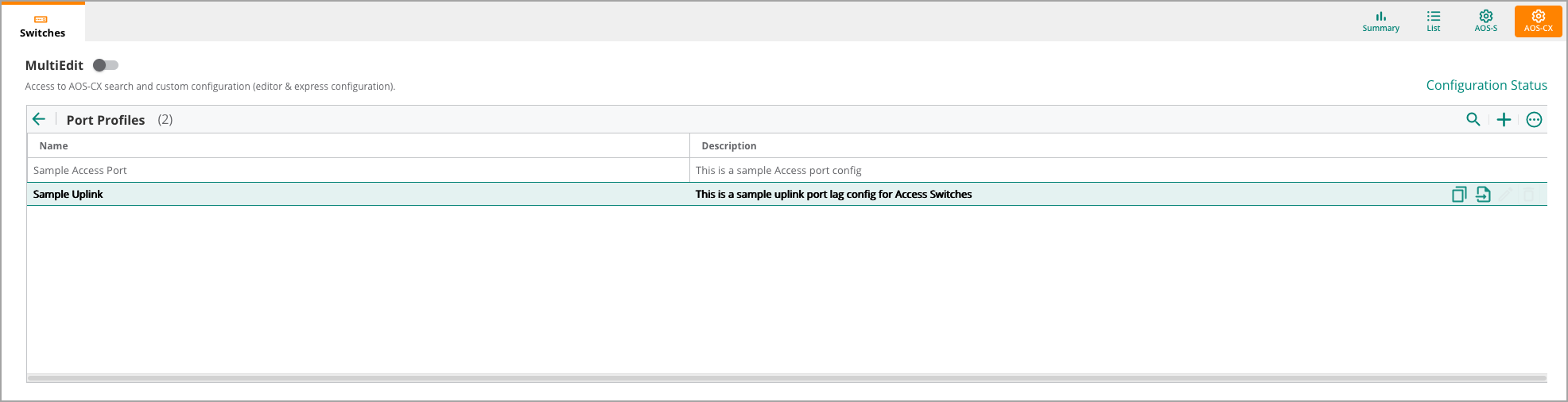

  3. 要克隆Sample Uplink配置文件，点击在行高亮时显示的克隆图标。

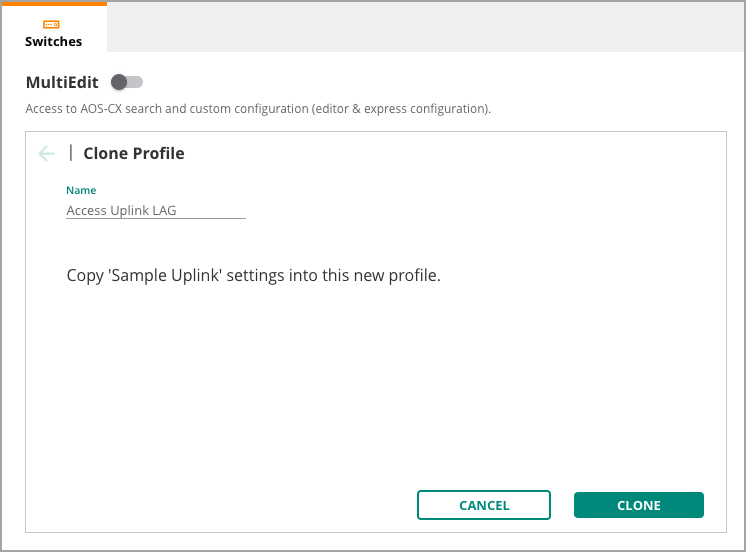

  4. 为新端口配置文件命名，然后点击克隆按钮。

  5. 要编辑新配置文件，选中新行并点击编辑（铅笔）图标。

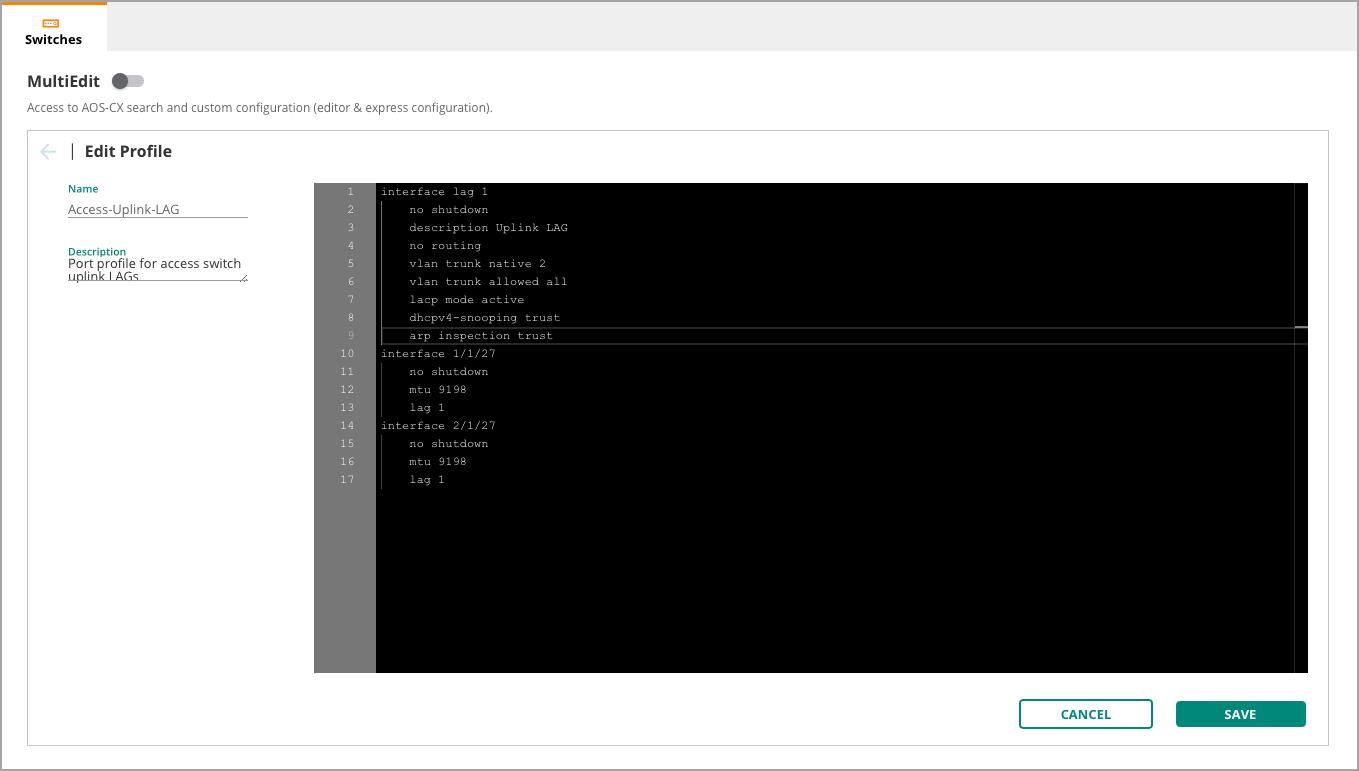

  6. 在编辑配置文件窗口中，输入以下LAG配置，然后点击保存。

    • 名称： Access uplink LAG
    • 描述： 接入交换机上行链路 LAG 的端口配置文件
    • CLI：
     interface lag 1
     no shutdown
     description Uplink LAG
     no routing
     vlan trunk native 2
     vlan trunk allowed all
     lacp mode active
     arp inspection trust
     dhcpv4-snooping trust
 interface 1/1/27
     no shutdown
     mtu 9198
     lag 1
 interface 2/1/27
     no shutdown
     mtu 9198
     lag 1

    DHCP 监听和 ARP 检查必须在 LAG 接口上设置为受信任，以允许客户端从网络中的集中式 DHCP 服务器获取 DHCP 地址。

  7. 要应用配置文件，突出显示配置文件行，然后点击 应用 图标。

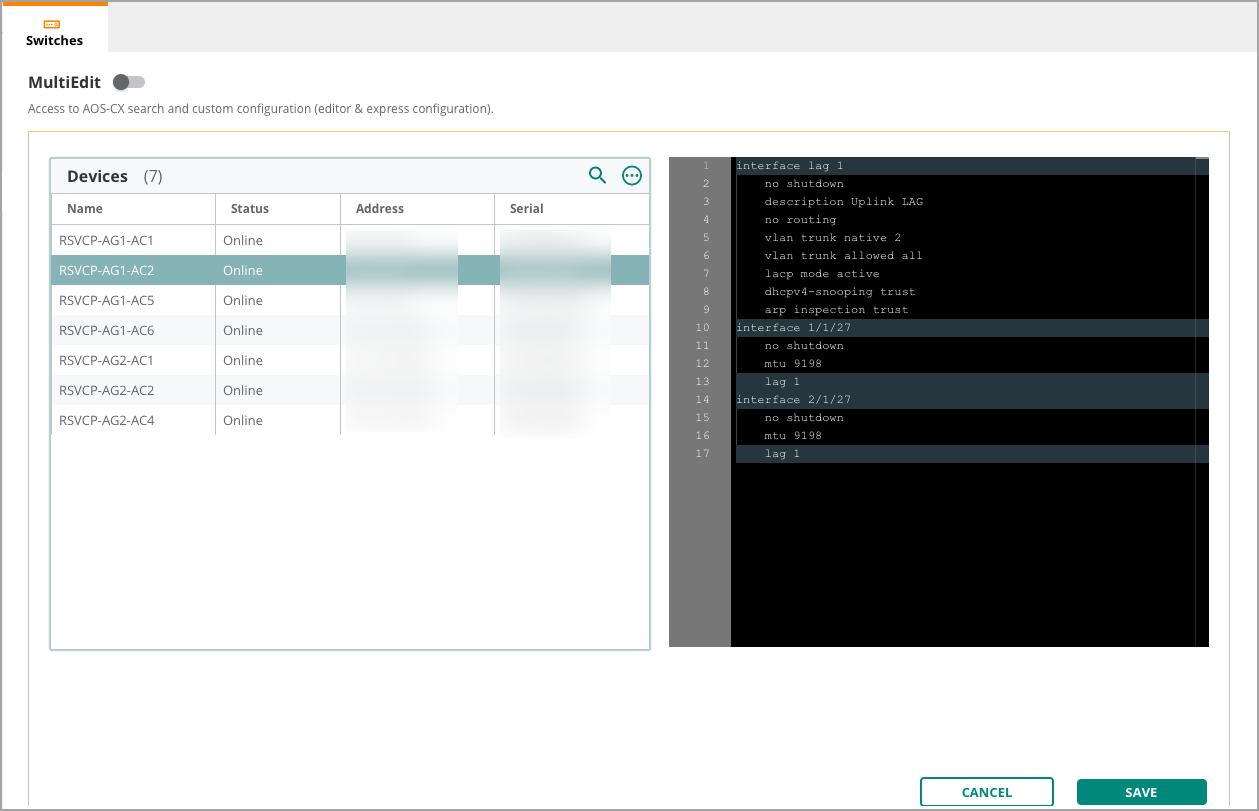

  8. 在 应用 屏幕上，选择用于 LAG 配置的交换机，然后点击 保存。

    #### 验证 LAG 运行状态

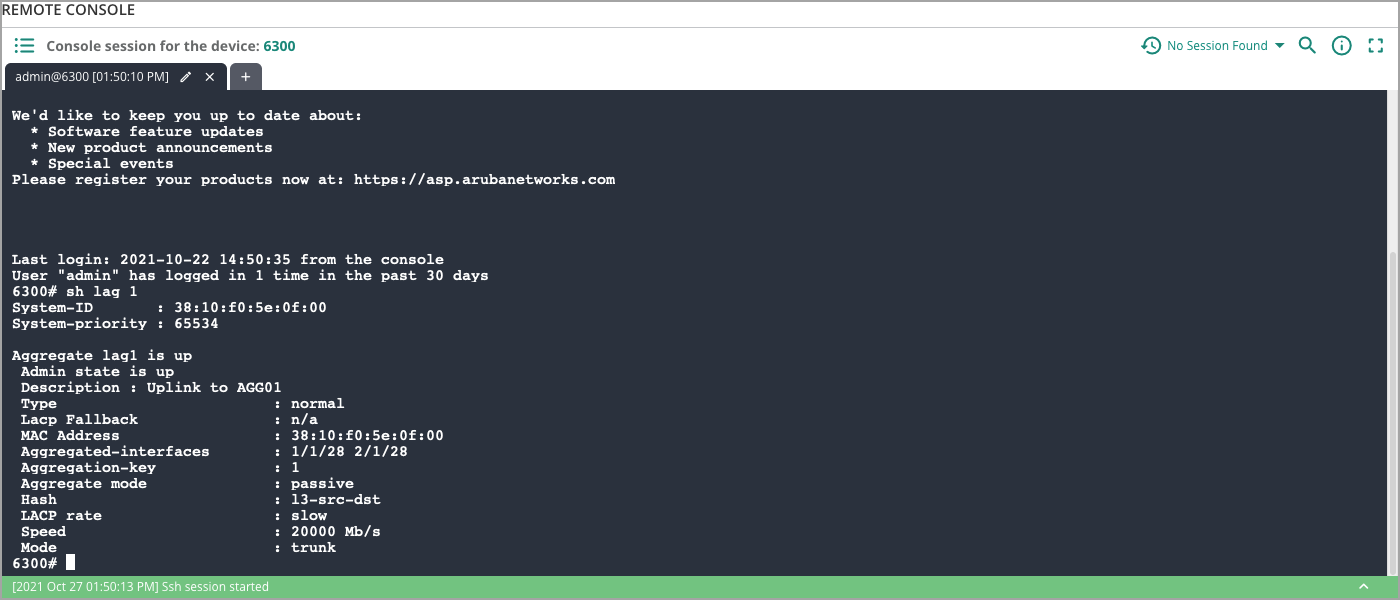

  9. 打开远程控制台窗口，输入命令 show lag 1，然后按 ENTER。下方显示的输出表明一个健康的双端口 LAG。

为组启用 MultiEdit

  1. 在 交换机 页面左上角，将滑块向右移动以启用 MultiEdit。

  2. 选择要编辑的设备。在右下角窗口中，点击 编辑配置。

以下步骤提供可以粘贴到 MultiEdit 窗口的配置文本。粘贴后，右键点击任何设备特定的值。右侧会出现一个 修改参数 窗口，允许输入单个设备的值。

接口配置可以选择使用本指南后续记录的 Port Profiles feature 进行。此方法特别适用于端口配置在交换机之间复制的大型部署。

配置访问VLAN

访问交换机除了配置与汇聚交换机相同的VLAN外，还应配置带内管理接口和用户基础隧道（UBT）VLAN。

必须启用DHCP嗅探和ARP检测，以检测流量、防止常见攻击，并促进跨子网的DHCP服务。启用IGMP嗅探，这是实现动态多播优化（DMO）所必需的。

DHCP 监控必须在全局和每个 VLAN 下都启用。ARP 检查仅在 VLAN 下启用，但除非同时启用 DHCP 监控，否则不会生效。

示例：接入 VLAN

VLAN 名称ZTP_NATIVE员工摄像头打印机拒绝认证关键认证管理UBT_客户端
VLAN ID23561314154000

在组级别启用 DHCP 监控并创建 VLANs。

  1. 全局启用 DHCP 监控。

     dhcpv4-snooping

  2. 在每个 VLAN 上启用 DHCP 监控、ARP 检查和 IGMP 监控。

     vlan 2
   name ZTP_NATIVE
   dhcpv4-snooping
   arp inspection
   ip igmp snooping enable
 ...
 vlan 4000
   name UBT_CLIENT
   dhcpv4-snooping
   arp inspection
   ip igmp snooping enable

    访问交换机的 VLAN 必须与汇聚交换机的 VLAN 匹配，以使接入设备能够到达其默认网关。

  3. 在每个 VLAN（除 UBT_CLIENT VLAN 外）创建一个 Layer 3 接口，并配置与汇聚层相同的 MTU 大小。

     interface vlan 2
   description ZTP_Native
   ip mtu 9198
   ip address 10.2.15.5/24
   ...
 interface vlan 15
   description MGMT
   ip mtu 9198
   ip address 10.15.15.5/24

    在组级别使用 MultiEdit 时，右键单击设备特定值以为组中的单个设备设置值。

  4. 在管理 VLAN 中配置默认路由。为 VLAN 15 中的活动网关 IP 地址添加静态路由。

     ip route 0.0.0.0/0 10.2.15.1

    访问交换机必须在管理VLAN中配置默认路由，以实现与网络服务的连接，如Central、TACACS、RADIUS和NTP服务器。

配置生成树

生成树在6xxx系列CX交换机上默认启用。以下流程说明了在需要时如何启用它。诸如管理边缘、根保护、BPDU保护和TCN保护等补充功能会在适当的接口上启用，以确保生成树的有效运行。

在组级别，添加以下配置：

  1. 全局配置生成树。多重生成树协议（MSTP）默认启用。

     spanning-tree

  2. 在每个接入接口上配置生成树功能和环路保护。

     interface 1/1/1
   description ACCESS_PORT
   no shutdown
   no routing
   vlan access 1
   spanning-tree bpdu-guard
   spanning-tree port-type admin-edge
   spanning-tree root-guard
   spanning-tree tcn-guard
   loop-protect
   loop-protect action tx-disable

    ### 验证生成树

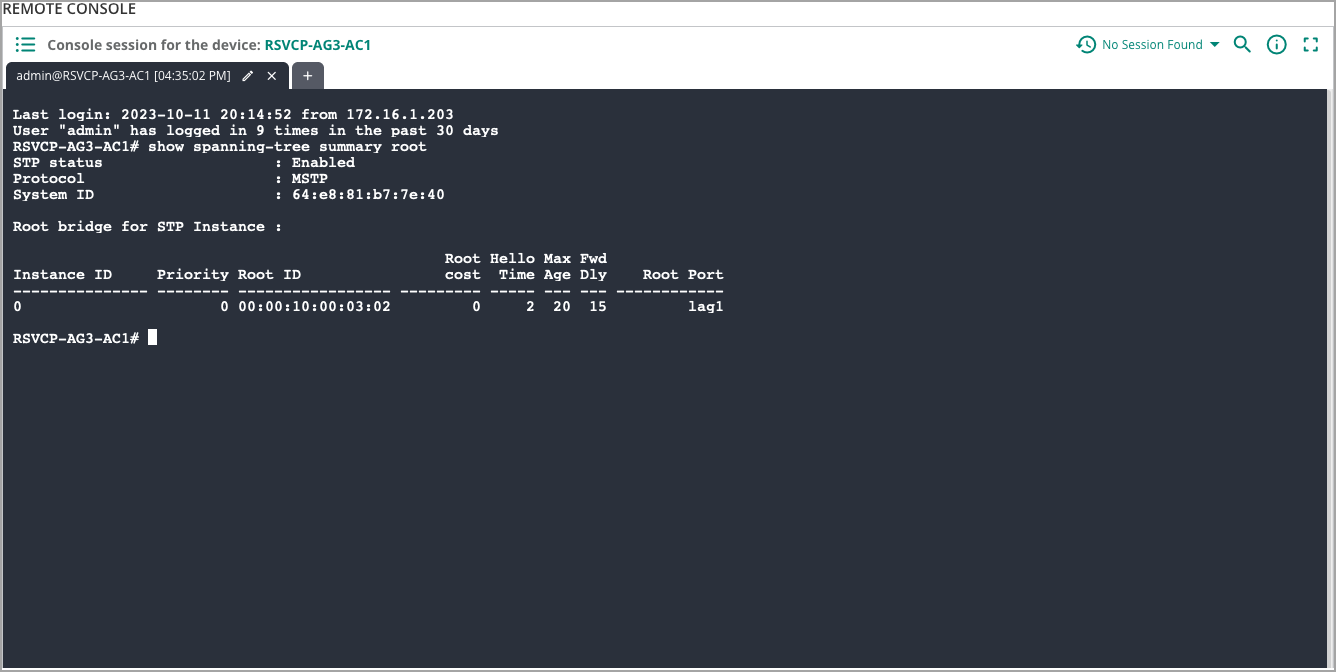

  3. 打开远程控制台窗口，输入命令 show spanning-tree summary root，然后按 ENTER。下图显示的输出表明MSTP配置状态良好。

配置 RADIUS

使用此流程配置接入交换机的RADIUS服务器和UBT。

接入交换机用于验证试图连接网络的设备。验证用户的两种常用方法包括802.1X supplicant或基于MAC的验证。此设计支持两者，以及动态授权，允许AAA服务器更改连接到交换机的设备的授权级别。

启用RADIUS跟踪以验证客户端和服务器的状态。配置还采用用户角色，用于拒绝的客户端和RADIUS失败的情况。

  1. 配置RADIUS服务器。启用RADIUS动态授权，并通过探测器跟踪客户端IP地址。

     radius-server host 10.2.120.94 key plaintext <Password>
 radius-server host 10.2.120.95 key plaintext <Password>
 radius dyn-authorization enable
 client track ip update-method probe

  2. 配置802.1X和MAC验证的AAA。

     aaa authentication port-access dot1x authenticator
   enable
 aaa authentication port-access mac-auth
   enable

  3. 在接入端口配置AAA验证，通过定义客户端限制、启用802.1X和MAC验证，以及指定验证顺序。将关键和拒绝角色分配给使用本地VLAN的系统定义用户角色。根据需要调整EAPOL超时、最大请求数和重试限制。

  interface 1/1/1
    description ACCESS_PORT
    no shutdown
    no routing
    vlan access 1
    aaa authentication port-access client-limit 5
    aaa authentication port-access auth-precedence dot1x mac-auth
    aaa authentication port-access critical-role CRITICAL_AUTH
    aaa authentication port-access reject-role REJECT_AUTH
    aaa authentication port-access dot1x authenticator
      eapol-timeout 30
      max-eapol-requests 1
      max-retries 1
      reauth-peroid 300
      enable
    aaa authentication port-access mac-auth
    enable

配置本地用户角色

使用此流程配置接入交换机的本地用户角色。

当RADIUS服务器在首次验证或重新验证期间不可达时，关键角色会应用于设备。此角色有助于确保设备即使在验证未完成时也有限制地访问网络。当RADIUS服务器可用进行验证时，设备会被验证并应用最终角色。

当RADIUS服务器在验证过程中拒绝设备时，会应用“拒绝”角色。拒绝角色为设备提供有限的访问权限，而非完全访问权限。

port-access role CRITICAL_AUTH
  reauth-period 120
  auth-mode client-mode
  vlan access 14
port-access role REJECT_AUTH
  reauth-period 120
  auth-mode client-mode
  vlan access 13

配置设备配置文件

创建一个设备配置文件，动态检测HPE Aruba Networking接入点（AP），将其放入管理VLAN，并允许本地桥接VLAN。

如果使用 ClearPass 进行 AP 认证，则此步骤为不必要。

  1. 配置 ARUBA-AP 角色。创建角色，设置认证模式，设置本地VLAN，并定义允许的VLAN。

     port-access role ARUBA-AP
   auth-mode device-mode
   vlan trunk native 15
   vlan trunk allowed 1-3,5-6,13-15

    ARUBA-AP 角色标识 AP 的 VLAN 以及哪些 VLAN 在本地桥接。

  2. 配置 LLDP 组。创建该组并识别 AP 的 OUIs。

     port-access lldp-group AP-LLDP-GROUP
   seq 10 match vendor-oui 000b86
   seq 20 match vendor-oui D8C7C8
   seq 30 match vendor-oui 6CF37F
   seq 40 match vendor-oui 186472
   seq 50 match sys-desc ArubaOS

    LLDP 组识别接入点（AP）并在最后设置 system-description 作为未来接入点的总括。

  3. 配置设备配置文件。创建配置文件，启用它，然后将其与之前创建的角色和 LLDP 组关联。

     port-access device-profile ARUBA_AP
   enable
   associate role ARUBA-AP
   associate lldp-group AP-LLDP-GROUP

    组中的设备会自动同步新配置。同步状态会在 配置状态 页面更新。点击左侧菜单中的 审计追踪 以观察步骤执行情况。

配置基于用户的隧道

基于用户的隧道（UBT）允许选择性地将流量隧道到 AOS-10 网关集群，以实现集中策略执行。关于 UBT 的设计考虑详见 UBT Design Chapter。许多部署 UBT 的园区环境会选择性地将某些客户端隧道到网关，以应用集中策略。本流程演示如何使用预留 VLAN 模式，将带有 IOT-LIMITED 角色的有线 IoT 设备隧道到网关。可以按照此流程隧道其他角色的设备。

  1. 创建 UBT 客户端 VLAN 和 UBT 区域。UBT 客户端 VLAN 作为边缘交换机上客户端的本地占位符。UBT 区域提供网关集群的详细信息并启用 UBT。主控制器 是网关集群成员的系统 IP。交换机连接到主控制器，主控制器为交换机提供建立隧道所需的详细信息。

    • UBT 客户端 VLAN： 4000

    • UBT 区域： Aruba

     ubt-client-vlan 4000

 ubt zone OWL vrf default
   primary-controller ip 10.6.15.11
   enable

    除非为备份指定了单独的集群，否则不要使用 backup-controller 命令。primary-controller 建立交换机与集群内所有网关之间的连接。

  2. 将所有服务的源 IP 地址设置为管理 VLAN IP 地址。

     ip source-interface all interface vlan15

  3. 定义所需的本地用户角色及其相关参数。对于隧道 VLAN，指定网关区域及相应的网关角色。建议在交换机和网关之间匹配角色名称以保持一致。以下示例说明了 IOT-LIMITED 角色。根据需要添加其他角色。

     port-access role IOT-LIMITED
     auth-mode client-mode
     gateway-zone zone OWL gateway-role IOT-LIMITED

    #### 修改网关配置

    当用户流量从启用 UBT 的交换机隧道传输到网关时，网关会分配一个定义策略执行的用户角色。每个角色必须映射到一个 VLAN，以确保客户端被放置在适当的网络段中。

    多个角色可以映射到单个 VLAN。在此模型中，VLAN 提供宏观层级的分段，而网关强制的策略则提供微观层级的分段，基于分配的角色。此设计支持集中式、基于角色的策略执行，同时在网络的其他点保持基于 IP 子网的过滤能力。

    此过程扩展了在 WLAN deployment guide 中定义的现有隧道 WLAN 配置。WLAN 不使用角色。网关上创建了一个新角色 IOT-LIMITED。应用了相应的策略，并将该角色映射到与 WLAN 配置文件相同的 VLAN（VLAN 103）。如果设计需要，也可以为有线 UBT 流量配置专用 VLAN，以保持与无线 WLAN 段的隔离。

  4. 在 Aruba Central 中，导航到包含启用 UBT 的网关的组（本例中为 RSVCP-WIRELESS），然后点击 设备。

  5. 选择 网关 标签，然后点击 配置。确保选择了高级模式。

  6. 在 安全 下，选择 角色。

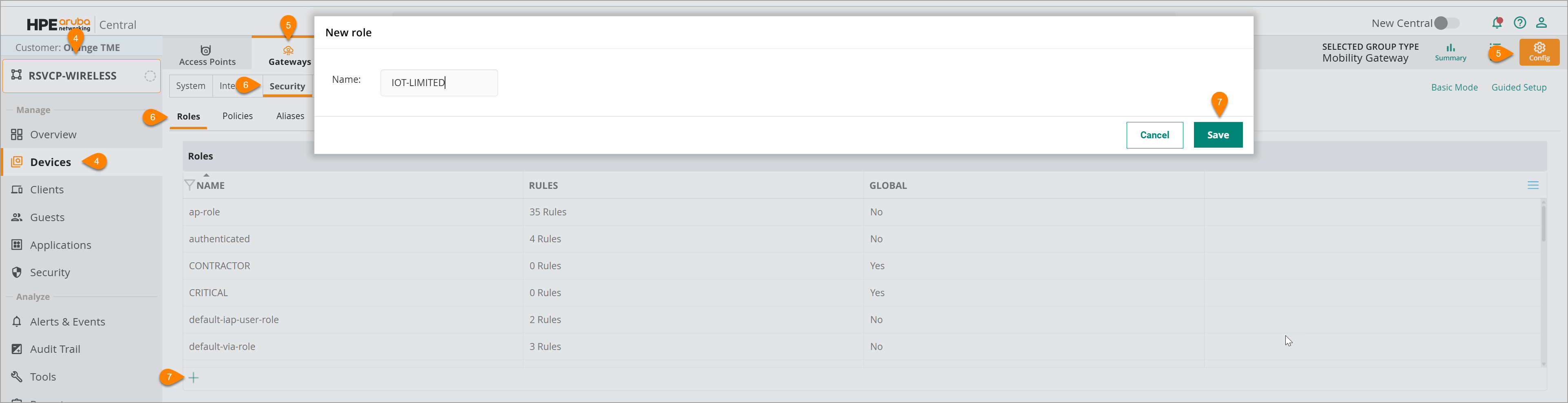

  7. 点击 + 图标，输入 IOT-LIMITED 作为角色名称，然后点击 保存。

  8. 创建并为 IOT-LIMITED 角色分配策略。参考 Configuring Network Policy with User Roles 部分。

  9. 将 VLAN 103 映射到 IOT-LIMITED 角色。参考 Associating VLANs to User Roles 部分。

  10. 根据需要为每个额外角色重复这些步骤。

    验证 RADIUS

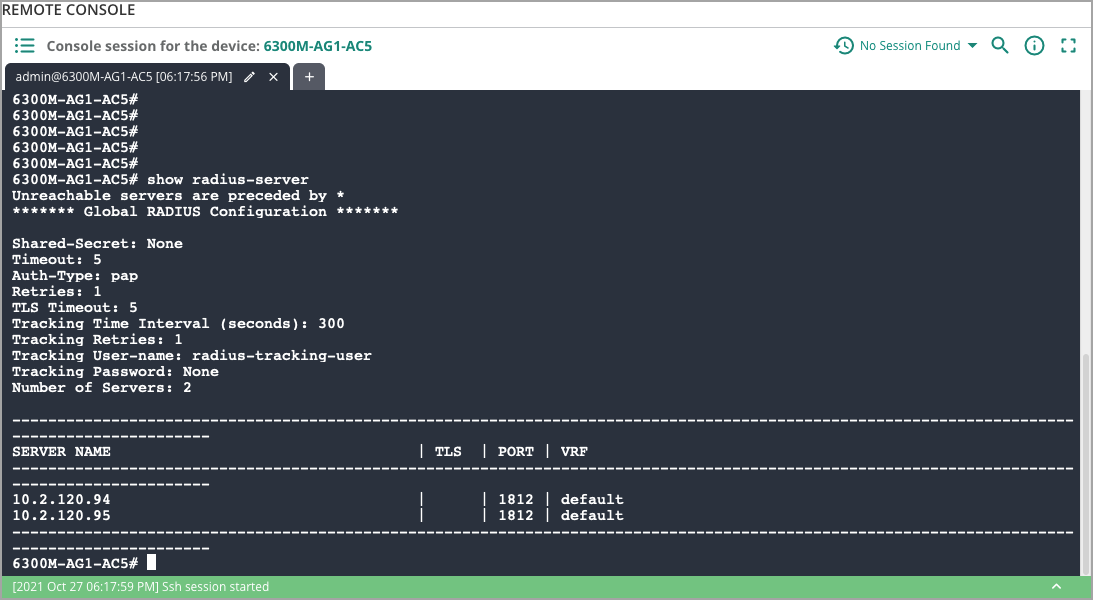

  11. 打开远程控制台窗口，输入命令 show radius-server，然后按 ENTER。下方显示的输出表明 RADIUS 服务器配置正常。

    验证 UBT

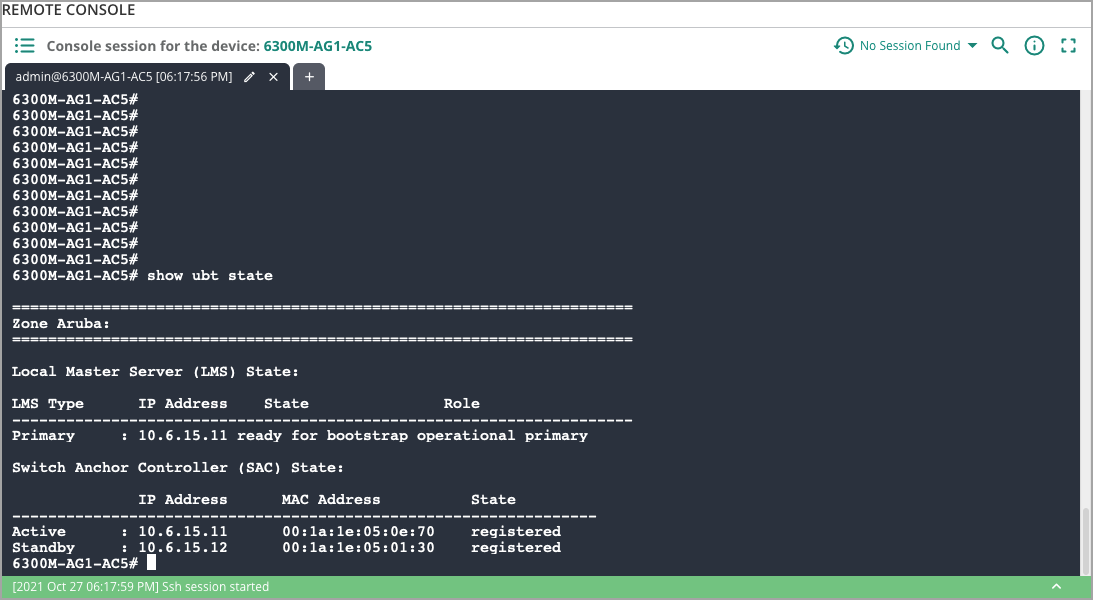

  12. 打开远程控制台窗口，输入命令 show ubt status，然后按 ENTER。下方显示的输出表明 UBT 配置状态正常。

使用端口配置文件配置接口

作为前述 MultiEdit 示例的替代方案，可以使用端口配置文件功能完成接口配置。Central 的此功能将相同的端口级配置同时应用于多个交换机或交换机堆栈。使用前一节中的跨接树和 RADIUS/UBT 部分的接口级配置创建端口配置文件。

在继续之前，确保启用了跨接树，配置了 RADIUS 认证，并创建了本地用户角色。参考前述的配置示例。

  1. 在左侧菜单中，选择 设备。

  2. 在 交换机 页面左上角，取消选择 MultiEdit（如果已启用）。

  3. 在 接口 面板中选择 端口配置文件。

  4. 要克隆 示例接入端口 配置文件，点击在行高亮时显示的 克隆 图标。

  5. 为新端口配置文件命名，然后点击 克隆 按钮。

  6. 在 编辑配置文件 窗口中，输入以下接入端口配置，然后点击 保存。

    • 名称： 接入端口

    • 描述： 接入交换机端口的端口配置文件

    • CLI：

      interface 1/1/1-1/1/12
  description ACCESS_PORT
  no shutdown
  no routing
  vlan access 1
  spanning-tree bpdu-guard
  spanning-tree port-type admin-edge
  spanning-tree root-guard
  spanning-tree tcn-guard
  loop-protect
  loop-protect action tx-disable
  port-access onboarding-method concurrent enable
  aaa authentication port-access allow-cdp-bpdu
  aaa authentication port-access allow-lldp-bpdu
  aaa authentication port-access client-limit 5
  aaa authentication port-access auth-precedence dot1x mac-auth
  aaa authentication port-access critical-role CRITICAL_AUTH
  aaa authentication port-access reject-role REJECT_AUTH
  aaa authentication port-access dot1x authenticator
    eapol-timeout 30
    max-eapol-requests 1
    max-retries 1
    enable
  aaa authentication port-access mac-auth
    enable

      确保缩进级别在端口配置文件编辑器中正确复制。

  7. 要应用配置文件，突出显示配置文件行并点击 应用 图标。

  8. 在 应用 界面中，选择用于接入配置的交换机，然后点击 保存。
