规划 Aruba AOS 6 到 AOS 10 的迁移

本节重点介绍网络架构或运营团队在规划从 AOS 6 迁移到 AOS 10 时的关键注意事项。

为了准确规划迁移步骤，重要的是根据以下提供的指南审查网络的每一层。

此处提供的信息并非详尽无遗的参考资料。它作为规划实际项目的起点。应当涉及经验丰富的网络专业人员。请联系 Aruba 或 Aruba 渠道合作伙伴以获取进一步协助。

目录

• 规划 Aruba AOS 6 到 AOS 10 的迁移
  • AOS 6 园区网络架构检查
    • AOS 6 园区局域网设计
    • AOS 6 园区数据路径
    • AOS 6 有线局域网通用最佳实践
  • AOS 10隧道模式架构回顾
    • 园区管理与监控
    • SSID 模式考虑
      • 隧道模式SSID
      • 隧道与桥接或混合模式SSID
    • 特性、功能与服务考虑因素
      • 认证、授权与会计
      • 移动控制器/网关配置
      • 接入点
  • AOS 6 园区到 AOS 10 桥接模式
    • 认证要求
    • AOS 6 隧道与 AOS 10 桥接模式数据路径
    • 桥接模式扩展
  • 混合模式

AOS 6 园区网络架构检查

Aruba OS 6 平台为客户提供了丰富的拓扑和配置选项。部署可以简单到在同一VLAN和子网中安装独立的控制器（Conductor）、接入点（AP）和数据流。也可以包括完全冗余的 Conductor-成员（Conductor-Member）拓扑，控制器或网络中的其他位置运行 NAT 和 DHCP 服务。

AOS 6 园区局域网设计

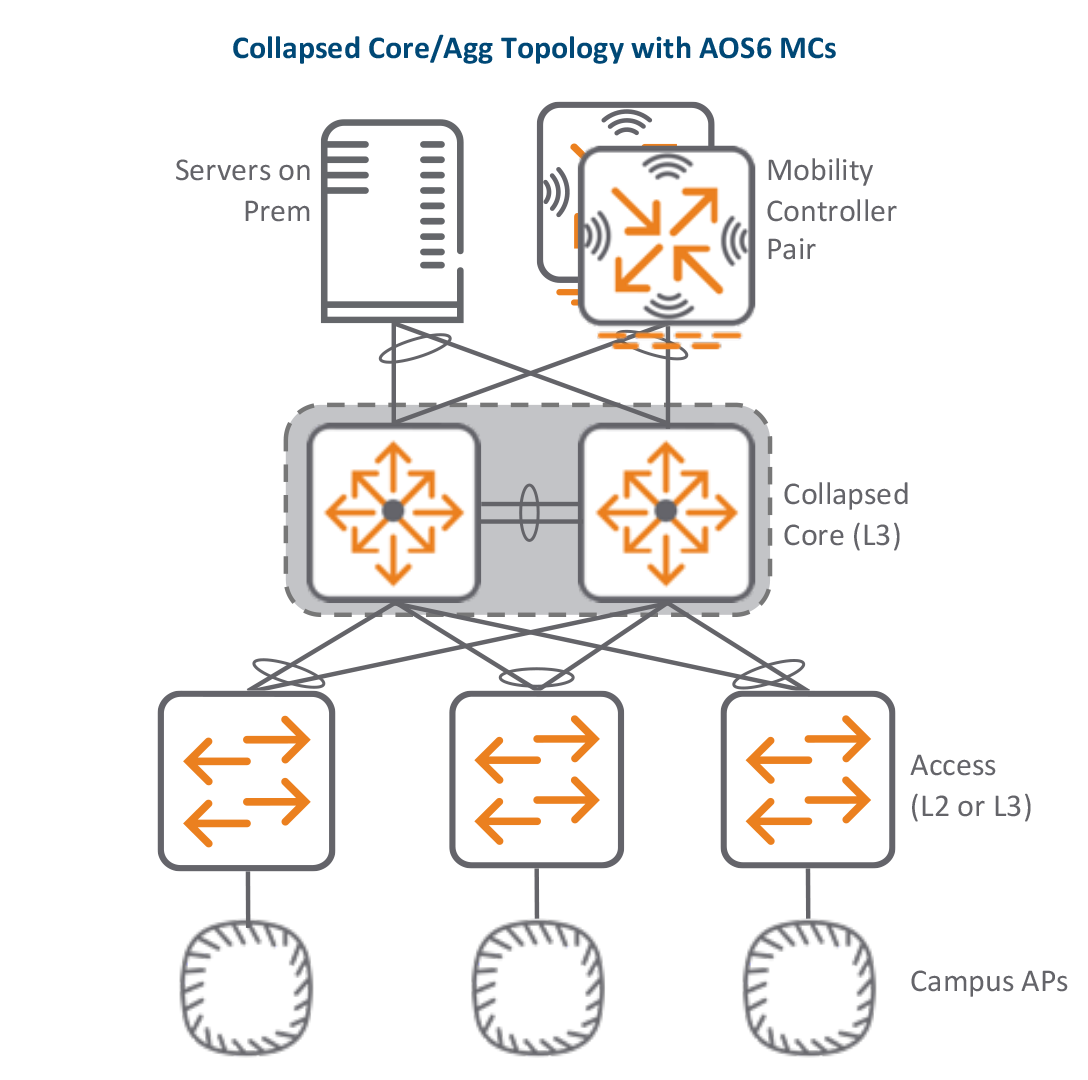

下图所示的折叠核心拓扑代表了一种常见的 AOS 6 园区部署方式。它包含由冗余链路连接的二层和三层交换机，作为支持 Conductor-成员 部署的底层网络。外部 DHCP、DNS、监控和认证服务器由单一的“本地服务器”图标表示。

AOS 6 园区数据路径

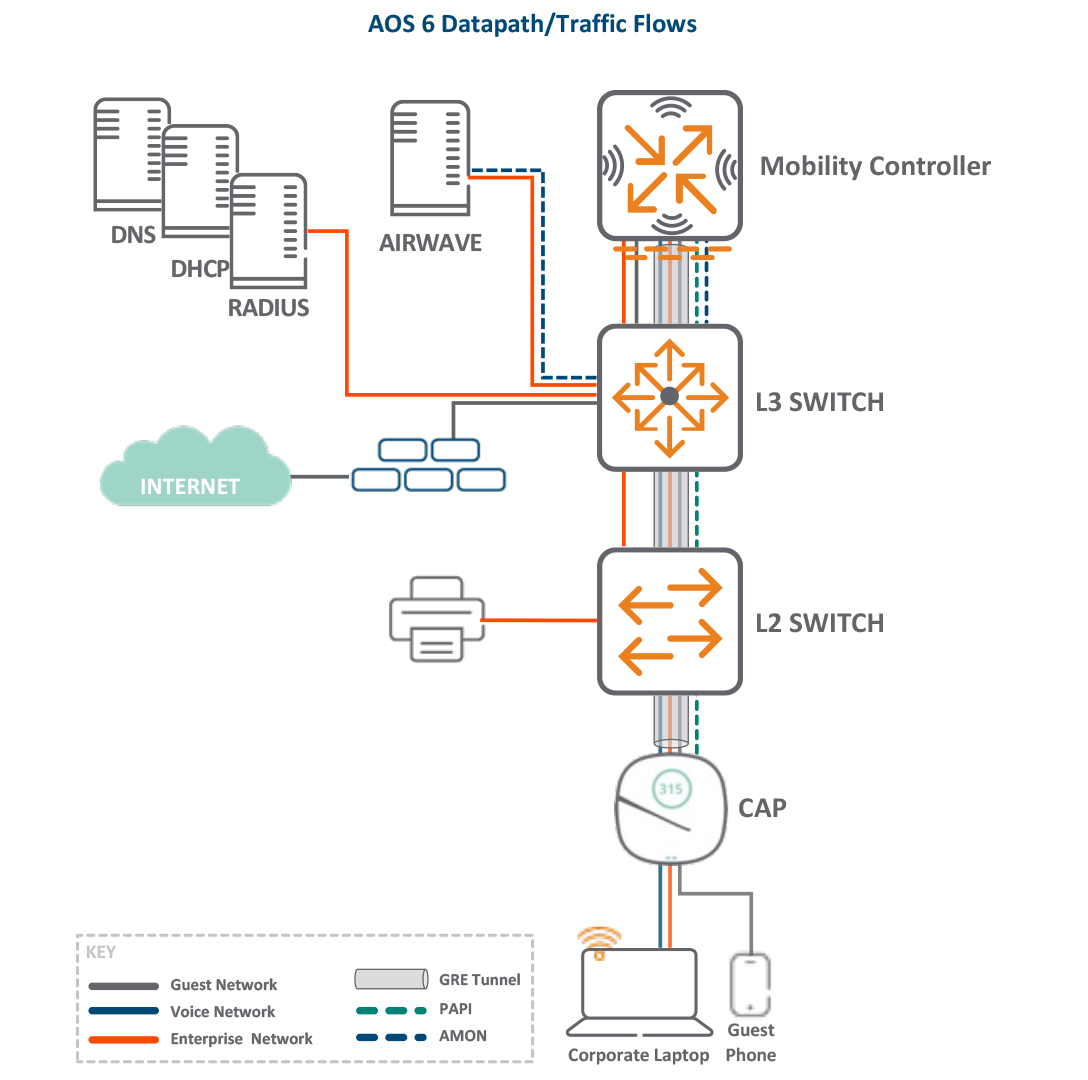

在基于 AOS 6 控制器的部署中，Wi-Fi 客户端流量在接入点（AP）与控制器之间封装在 GRE 隧道中。当端点的流量通过其无线接口到达接入点时，会被封装并通过有线局域网转发到移动控制器。控制器随后检查流量，分配用户角色，标记后，将其转发到本地接口的汇聚用户VLAN。下图说明了此过程。

访客网络在接入点与互联网之间传输不受信任的流量，经过控制器。语音网络传输来自笔记本电脑软客户端的优先流量到控制器。企业网络在企业资产（如笔记本电脑和打印机）之间传输受信任的企业流量。GRE 隧道在接入点（AP）与控制器之间传输客户端数据流量。这种叠加层能力还可以用于实现 IP 移动性（L3漫游）以及在本地移动控制器与 DMZ 中的访客锚点移动控制器之间传输访客流量。

网络组件之间使用两种管理协议：

• PAPI
  • 处理应用程序编程接口用于通过 UDP 端口 8211 在 AP 和控制器之间进行 ARM、WIDS 和配置下载。
• AMON
  • 高级监控包含详细的监控和诊断信息，例如频谱、射频统计和信道利用率。它除了传统的AirWave SNMP轮询之外，还由Mobility Controller发送到AirWave。

AOS 6 有线局域网通用最佳实践

审查AOS 6的最佳实践可以帮助架构师或交付工程师更好地理解AOS 6网络上的现有配置和部署的服务。

应在有线局域网启用巨帧支持，以支持完全封装的无线流量。这也是AOS 10的最佳实践。尽量避免数据包碎片化。

仅支持隧道模式WLAN的AP连接到具有该WLAN管理VLAN的本机VLAN设置的接入模式交换机端口。如果AP被部署为桥接模式，这些交换机端口可能会被配置为多VLAN的中继，用于AP管理和用户接入。在某些情况下，AP端口被配置为中继，以便检测非法AP和有线端口。

AOS 10隧道模式架构回顾

当客户制定从AOS 6园区模式迁移到AOS 10隧道模式的计划时，了解差异非常重要，以确定在迁移前是否需要对支持架构进行任何更改。

园区管理与监控

对于许多客户来说，从AOS 6迁移到10最明显的变化是管理平面。AOS 6的部署通常需要允许SNMP和AMON与AirWave服务器进行配置管理和监控，而大多数AOS 10的部署只需要在Aruba Central与每个受管理设备的管理接口之间的TCP端口443上传输流量。

配置为拒绝来自管理局域网内设备访问Internet的AOS 6园区，需更新安全策略以允许与Central的连接。如果园区AP目前无法访问Internet，则在迁移到AOS 10之前需要访问Central。

有关详细信息，请参阅Aruba Central用户指南的Opening Firewall Ports for Device Communication部分。

SSID 模式考虑

在AOS 10部署中，SSID可以配置为三种不同的转发模式：

• 隧道模式
• 桥接模式
• 混合模式.

当客户端被隧道到隧道模式或混合模式下的网关时，必须防止AP通过有线接口学习客户端设备的无线MAC地址。在为无线数据流量重用现有园区VLAN时，这需要仔细考虑.

隧道模式SSID

在仅使用隧道模式SSID的部署中，将AP交换机端口配置为接入模式，并使用作为园区管理VLAN的VLAN ID。此VLAN不得用于无线隧道客户端数据流量。当客户端流量在控制器上切换到用户数据VLAN时，确保其与用于AP管理的VLAN不同.

隧道与桥接或混合模式SSID

使用桥接模式或混合模式时，有必要将AP交换机端口配置为中继模式，并在这些交换机端口上分发桥接无线流量的数据VLAN。用于隧道无线流量的数据VLAN必须在为桥接模式或混合模式SSID服务的AP端口上进行剪裁。桥接和隧道客户端不能共享同一VLAN.

一些AOS 6部署已将隧道SSID的数据VLAN扩展到AP交换机端口。作为AOS 10为隧道模式SSID做准备的一部分，从AP交换机端口中剪裁这些VLAN.

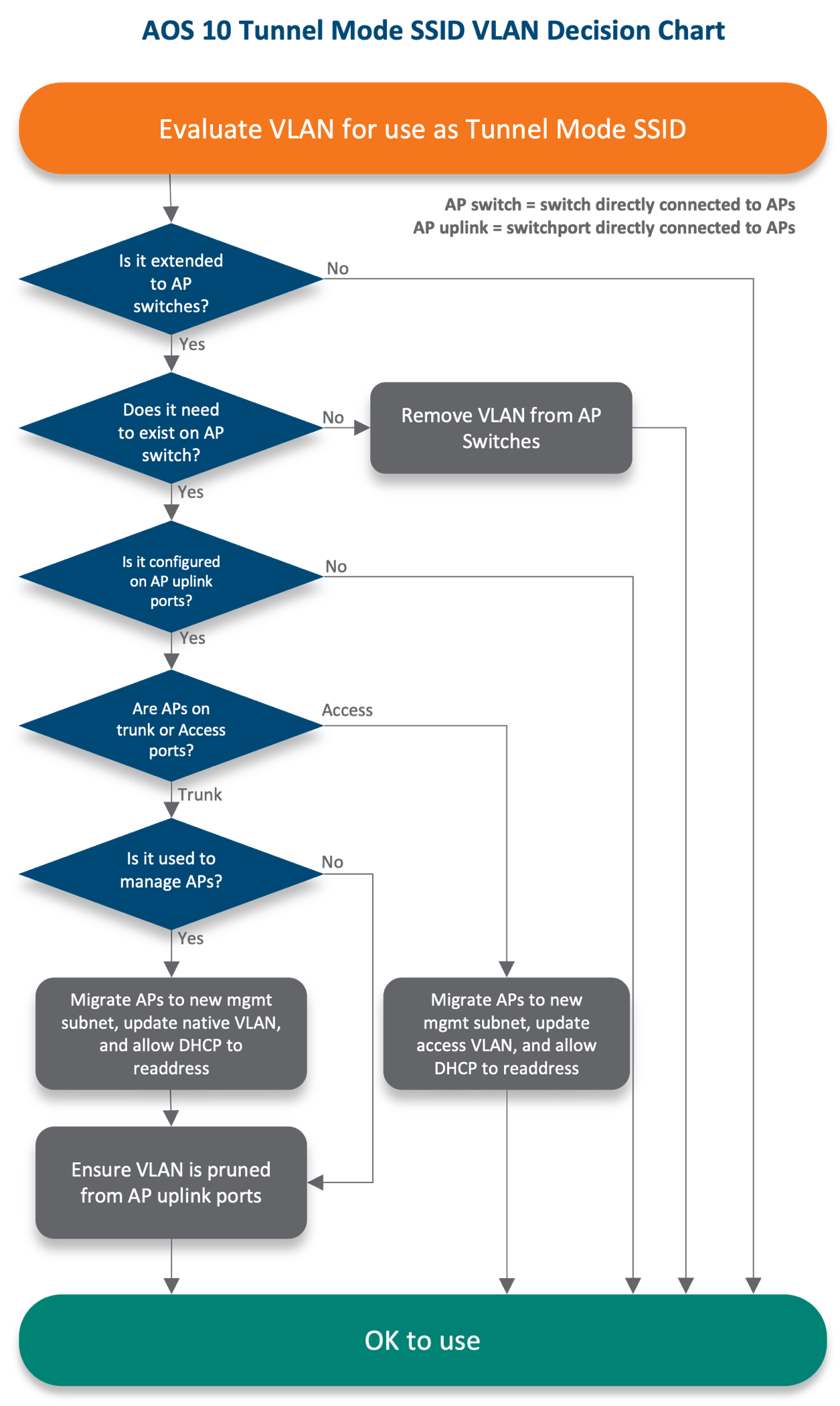

下面的决策图显示了解决上述VLAN需求的一种方法：

特性、功能与服务考虑因素

以下表格作为参考，列出AOS 6与AOS 10之间的重要特性、需求和功能差异。

认证、授权与会计

为了确保在迁移到AOS 10后，802.1X WLAN客户端认证能够持续不中断，可能需要在所有RADIUS服务器上的NAD/RADIUS客户端IP列表中进行更新。当使用内部认证服务器或EAP卸载时，准备好在迁移到AOS 10时进行相应的更改。

服务/特性	AOS 6园区模式	AOS 10
NAD IP / RADIUS 认证器	ClearPass 访问追踪器中的 RADIUS 请求显示移动控制器为源 IP。	混合模式：源 IP 为网关的管理地址。 桥接模式：源 IP 为单个接入点的管理地址。
内部认证服务器	作为内部数据库在移动控制器上提供，可用于小规模或测试部署。	不支持本地用户认证服务。
AAA FastConnect (EAP-Offload)	可以为移动控制器启用，使其作为认证服务器，而不是在客户端和 RADIUS 服务器之间充当中继。	不支持

移动控制器/网关配置

无论是升级现有的 AOS 6 移动控制器还是部署新的 AOS 10 网关，都需要了解在迁移后，控制器的一些功能和特性将迁移到 Central 或 AP。理解这一变化对于迁移规划和迁移后网络的支持都非常有帮助。

服务/特性	AOS 6 园区模式	AOS 10
高可用性 (HA)	LMS/备份 LMS、主动-主动，以及 AP 快速故障转移	可用的模式包括自动组、自动站点和手动。
无线电发射功率、信道宽度和 DFS 信道	ARM 配置文件、Dot11a/g 无线电配置文件和监管域配置文件	所有无线电发射、信道宽度和 DFS 信道的决策由 AirMatch 处理，并由 Aruba Central 管理。
ClientMatch 频段引导、粘滞和负载均衡	可在 ARM 配置文件中配置	归属于 Aruba Central WLAN 控制与服务。设置无法调整。
导体控制器	用于在导体-成员部署中配置其成员控制器	所有网关配置均在 Aruba Central 中完成。
AP Override	支持情况	AP Override 已被设备级覆盖取代，允许对托管的网关和交换机进行类似的配置。

接入点

类似于控制器或网关的服务迁移，了解以下 AP 功能对于“第一天”支持迁移后的网络非常有帮助。

服务/功能	AOS 6 园区模式	AOS 10
AP 流量通过线路	仅指 AP 与控制器之间的通信。有关具体端口，请参见上文的“防火墙端口配置”部分。	隧道模式的 AP 需要通过 HTTPS（TCP 443）与 Aruba Central 通信，以及 AP 之间的东西向流量。
动态 AP 发现/ADP	AP-控制器 发现顺序： 1. DHCP 选项 43 和 60 2. AP 多播 ADP 数据包到组 239.0.82.11 3. AP 向 L2/L3 接收者广播 ADP 数据包 4. AP 发送 DNS 查询以获取 Aruba-master	1. 通过 TCP 443 联系 Central 进行配置 如果 AP 不在客户的 Aruba Central 数据库中，尚未运行 AOS 10，且未获得许可，则将遵循前一列中列出的 AOS 6 发现方法。
园区 AP 管理 VLAN	无 VLAN 或子网限制	如果通过隧道模式基础设施为 Wi-Fi 客户端分配了 VLAN，则该 VLAN 不能存在于隧道模式 AP 的干线上行链路上。（例如：如果 SSID “CorpWiFi” 将用户放置在 VLAN 10 上，则 VLAN 10 不应作为原生或标记 VLAN 允许在连接到 AP 的交换机端口上，以防止 AP 学习到 “CorpWiFi” 客户端的 MAC 地址）。这是设计所致。
VLAN 1	无 VLAN 或子网限制	默认情况下，不应将 VLAN 1 用于隧道 SSID 客户端。 无线接入点上行链路 VLAN 默认为 VLAN 1。目前，无法进行更新。
加密和解密 802.11 框架	在隧道 SSID 模式下在控制器上发生。 不常用，但也在解密隧道或桥接 SSID 模式下在接入点上执行。	无论是隧道、桥接还是混合模式 SSID，始终在接入点上执行。
AP IP 地址配置	可以是静态的，也可以是 DHCP	需要 DHCP 以便 AP 能够动态联系 Aruba Activate 和 Central。

AOS 6 园区到 AOS 10 桥接模式

大多数 AOS 6 客户迁移到 AOS 10 网关集群拓扑，以保持相同的流量流。其他客户可能会从迁移到桥接模式设计中受益。

当从控制器模式迁移到桥接模式时，无需将流量隧道传输到集中式网关集群。虽然桥接模式基础设施不要求 Jumbo Frame 支持，但最佳实践是在 AP 和网关之间的交换机上保持启用。

与 IAP 类似，桥接模式下的 AP 管理 IP 地址必须是 Layer 2 邻接的。无线用户 VLAN 也必须是 Layer 2 邻接的，以提供单一的漫游域。

认证要求

在 AOS 10 桥接模式部署中，认证请求的源 IP 始终是客户端关联的 AP。

所有 RADIUS 请求都来自接入点。RADIUS 服务器必须将 AP 管理子网或单个 AP IP 地址配置为 RADIUS 客户端或 NAD，因为在 AOS 10 中，IAP VC 已被弃用，以实现比当前每集群 128 个 AP 的建议限制多四倍的扩展能力。没有 VC，动态无线电代理（DRP）在 AOS 10 桥接模式中不再是选项。

AOS 6 隧道与 AOS 10 桥接模式数据路径

从 AOS 6 迁移到 AOS 10 时，最显著的变化之一是管理平面。AOS 10 是由 Aruba Central 管理的云原生操作系统。AOS 10 部署不使用 Aruba AirWave。

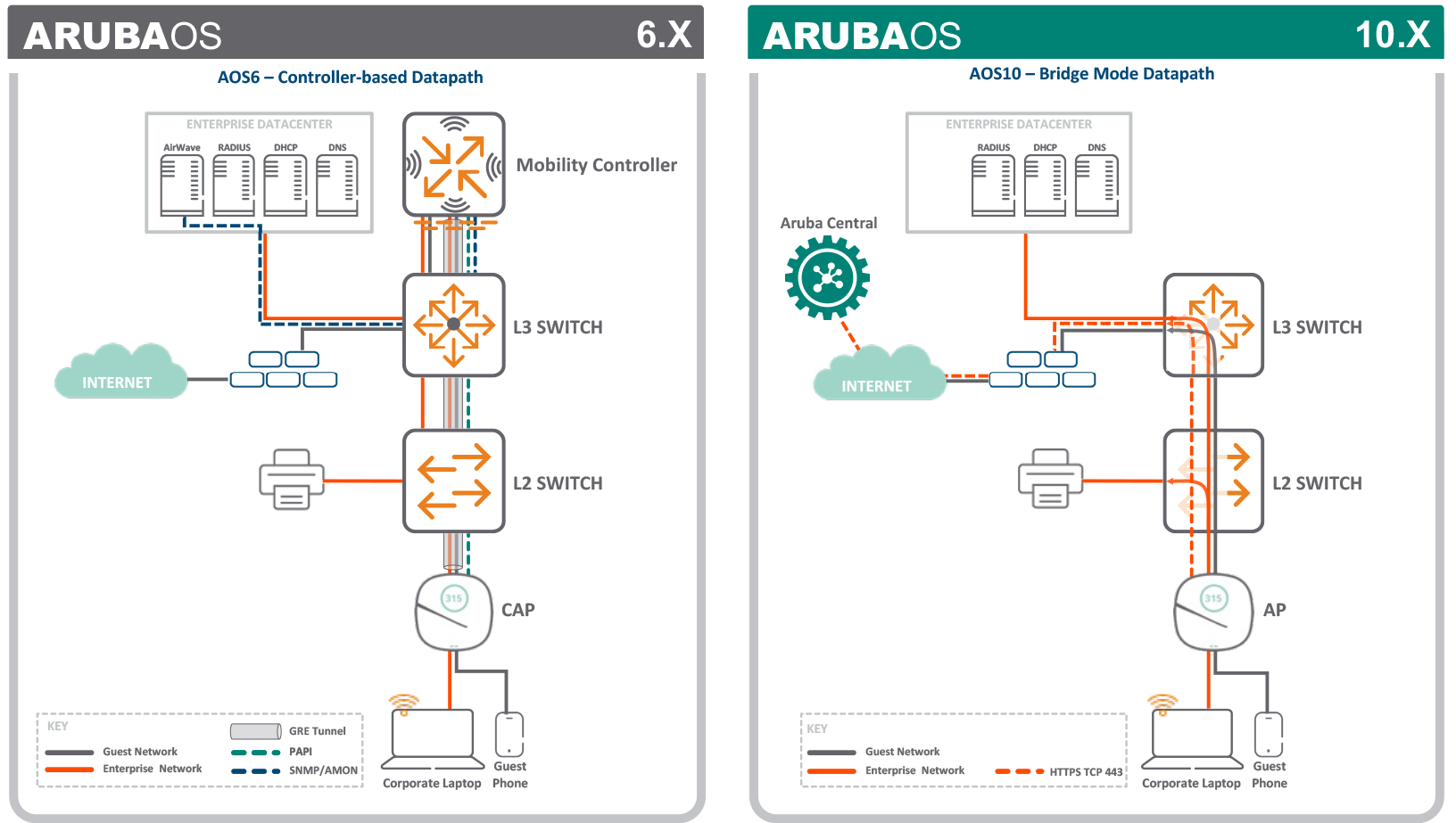

下图说明了从 AOS 6 园区到 AOS 10 桥接模式迁移时，数据路径的关键考虑因素。AirWave 服务器已被移除，因此不再使用 AMON 和 SNMP 进行 Mobility Controller 和 AirWave 之间的通信。

由于桥接模式部署不需要网关，客户端流量不再被封装并发送到 AOS 6 控制器。在 AOS 10 中，客户端流量在每个 AP 处本地切换到数据 VLAN。虽然不再需要 AP 和控制器之间的 GRE 和 PAPI 流量，但 AP 之间仍使用 PAPI。

AP 和 Aruba Central 之间需要端口 443/tcp（HTTPS）。必须允许 AP 之间的广播和安全 PAPI。使用 QoS 策略在密集的桥接模式部署中优先处理 AP 管理流量。

桥接模式扩展

• 当前支持的最大子网大小为 /20，用于 AP 管理。
• 无线用户 VLAN 应使用不大于 /20 的子网。如果 VLAN 需要支持更多的主机数，则部署网关集群和隧道模式 SSID。
• 桥接模式支持的当前最大值为 500 台接入点和 5000 个用户。

上述的扩展值是在文档发布时经过最大测试和支持的值。它们不是硬性限制，可能会增加。

混合模式

混合模式 SSID 允许接入点将流量隧道传输到网关集群或在本地桥接。为了支持此功能，网络必须满足与仅配置桥接模式时相同的交换、扩展和数据路径要求。以下列出一些关键要求：

• 隧道模式 SSID 数据 VLAN 必须仅在网关集群中配置。
  • 隧道模式 SSID 数据 VLAN 必须在接入点交换机端口进行裁剪。
• 桥接模式 SSID 数据 VLAN 必须在接入点交换机端口允许。
  • 接入点（AP）交换机端口必须配置为中继端口。
• 最佳实践是在 AP 交换机端口将 AP 管理 VLAN 配置为本地（未标记）。
• 使用 802.1X 时：
  • 隧道模式和混合模式 SSID 需要将网关注册为 RADIUS 客户端（NAD）。
  • 桥接模式的 SSID 需要将所有接入点注册为 RADIUS 客户端（NAD）。
