Passpoint架构

前一篇文章中,概述了什么是 Passpoint,为什么蜂窝运营商要转移到它,以及连接的基本概述。在这篇文章中,将了解 Passpoint 的技术细节,它的功能以及如何将 Aruba 无线网络等系统与 Passpoint 网络联系起来。

Passpoint 技术概述

Passpoint 认证计划来自 Wi-Fi 联盟,旨在帮助运营商将数据和用户转移到本地无线网络,并允许移动设备用户随时随地拨打或发短信等服务。该认证与 IEEE 802.11u “HotSpot 2.0” 修正案相关联。根据 Wi-Fi 联盟的说法,Passpoint “通过使用智能手机和平板电脑等常见无线设备连接到外部网络,改善了与外部网络的互通。” 在基本术语中,我们如何将蜂窝设备连接到本地无线网络,同时仍然允许该设备与运营商的网络通信?

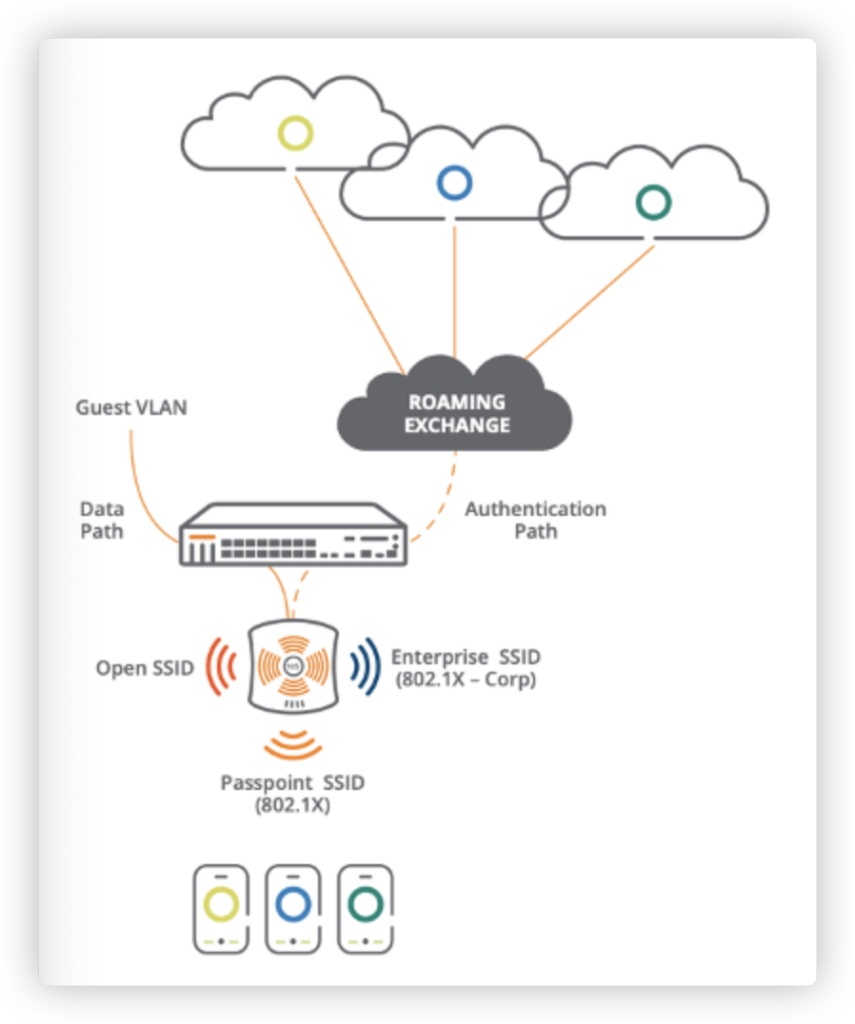

Aruba 下面的网络图展示了我们将深入研究的架构的简单布局。快速描述是客户端连接到正在广播某种 Passpoint SSID 的网络中的 AP,例如:attwifi。然后,客户端关联并使用设备内 sim卡上的凭证或运营商在设备上预先准备的凭证, 用户通过基础架构中的访客网络进行身份验证并将其移交给访客网络。然后将用户信息传递给漫游交换中心(Roaming Exchange),漫游交换中心然后连接到运营商,如 Verizon,AT&T 等。用户现在完全连接到 Wi-Fi 网络,但仍然可以接收运营商提供的所有服务,例如 Wi-Fi 呼叫和发短信,就好像他们仍然在运营商的蜂窝网络上一样。

通过Passpoint和Wi-Fi呼叫解决室内无线覆盖问题

那么,运营商蜂窝网络上的所有这些移动设备如何知道 Passpoint 可以跳转到 Wi-Fi 网络呢?当我们去机场、体育场、酒店或其他地方时,网络运行很少,所以设备如何知道连接什么?

Passpoint 连接

通过一些已知的无线网络连接性和安全性方法可以实现Passpoint连接。然而,也有一些新的连接和传输方法,有些人可能不熟悉。我们将在文章中讨论其中的一些特性,当我们深入了解 Passpoint 时,其他特性将在本系列的稍后部分介绍。

Passpoint 的核心是一种使用户更容易和无缝连接的方法。该技术还侧重于安全性,以确保公共区域的用户流量安全。连接性是通过使用一些新的预关联协议来实现的,这与 Wi-Fi 网络中的 802.11 k 不同,它与现已有的通告服务和结构相关联。使用 Passpoint,创建了一个称为接入网络查询协议 (ANQP) 的新协议,以允许设备查询热点的预关联信息和参数,从而确定连通性,即提供哪些运营商网络、网络的安全参数等。就像 802 一样。在 wi-fi 网络中 11 k 该预关联信息可以帮助客户做出连接决策,这有助于提高电池寿命,因为决策是在与热点关联之前做出的。该 ANQP 在现有的通用广告服务 (GAS) 通信中被传送回连接回核心网络基础设施的 GAS 服务器。此 GAS 服务器因实施而异,但在 Passpoint 的 Aruba Networks 实施中,GAS 服务器位于无线局域网控制器上。

ANQP 提供了许多信标内的元素,包括:

  • 场馆的名称信息
  • 网络身份验证类型
  • IP 地址可用性
  • 域名列表
  • Hotspot Friendly名称
  • Hotspot WAN 指标
  • Hotspot 连接能力

还有更多可用的元素, 有了这个缩写列表,您也可以看到这些信息中有多少可以加快连接速度,并有助于节省设备连接到网络的时间,以了解是否有甚至 IP。可用地址。这些元素中的大部分是在 802.11u 修正案中定义的,而一些是由 wi-fi 联盟为了兼容性而添加的。

在我的下一篇文章中,我将深入探讨 ANQP,信标元素以及这一切如何联系在一起。

本文作者:Nick Shoemaker
