AP HW POE状态显示AF

如果AP535(或者其他型号)通过PoE+交换机(802.3at)供电,在控制器show ap debug查看电源会发现HW POE status 是POE AF,如下图:

而有些交换机供电显示如下:

其实图一也是正常协商到at供电,参考Power Supply显示,并不影响AP正常工作。

目前发现Aruba原有S1500供电就显示正常,别的一些交换机,例如ARUBA 25xx、29xx或者Cisco某些型号(Cisco也有能正常显示的情况),就是图一状态。

这种情况是由于交换机跟AP通过LLDP协商用at供电,而硬件协商的是af模式。而运行状态可以和硬件状态不同,硬件协商被LLDP协商覆盖。

如果觉得这个状态有碍观瞻,对于ArubaOS交换机的解决办法(其他设备参考类似命令):

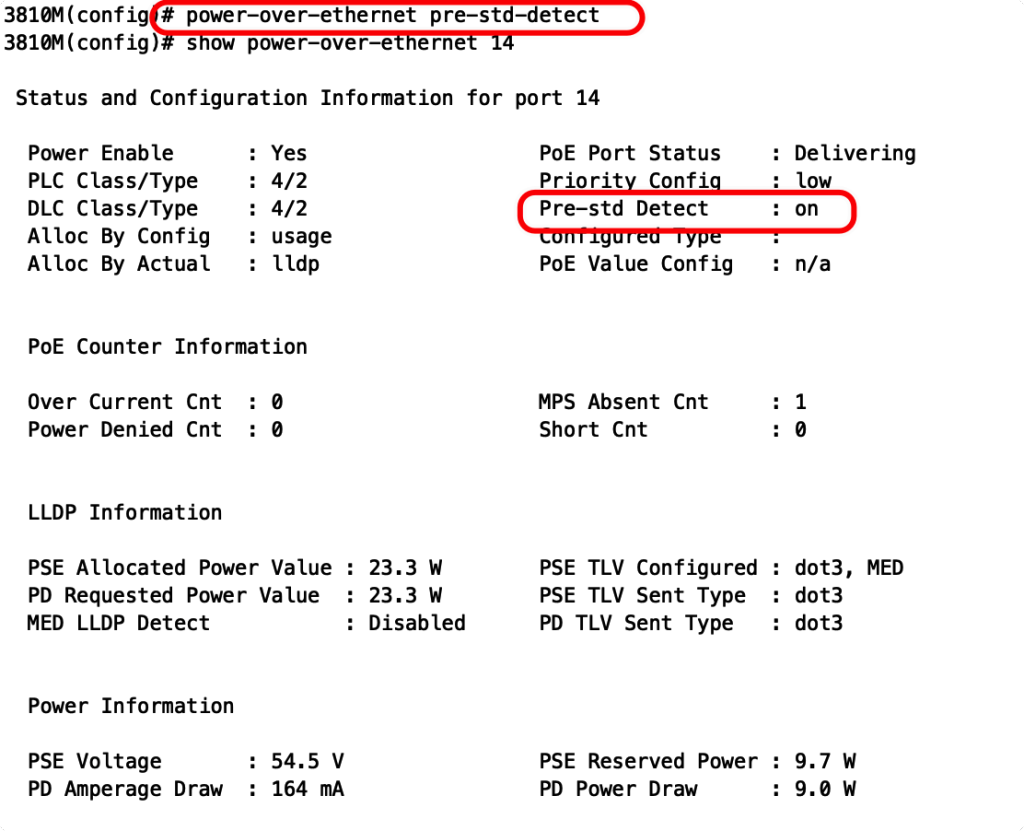

敲这个命令:
#power-over-ethernet pre-std-detect

看资料显示这个命令是为了兼容“802.3af之前”协议的一条命令,但是at是在af之后的标准。这是为什么?

注意note,这条命令会修改默认PoE参数

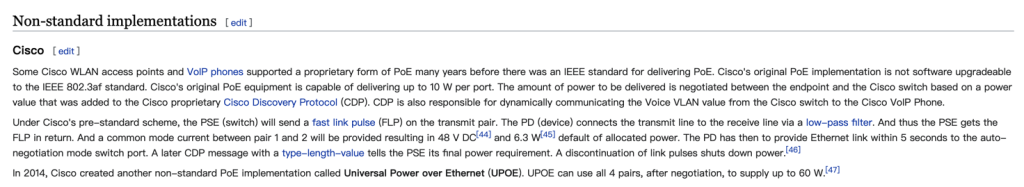

实际上重点是这个“pre-standard”。回顾时间线:802.3af标准是2003年发布,802.3at标准是2009年发布。但是!Cisco在2007年就发布了支持30W供电的 Catalyst 4500E交换机。而且!在IEEE的PoE标准发布很多年前,Cisco已经有自己的PoE设备,例如AP、VoIP。

AP535最佳供电应该是802.3bt,该协议是2018年发布,但是Cisco在2014年就发布一个非标准协议,Universal Power over Ethernet (UPOE),支持60W供电。所以这可能是AP535出现这种情况的原因,而这个命令修改的默认参数可能跟Cisco的非标准协议有关。

参考wiki https://en.wikipedia.org/wiki/Power_over_Ethernet
