光模块之SR、LRM、LR、ER 、ZR对比介绍

现有的ARUBA(原来的HP)万兆模块有多种,除了MMF表示多模SMF表示单模,SR/LRM/LR/ER等都代表什么意思,本文做个简单对比介绍,将帮助您根据您的实际需要选择合适的10G SFP +模块。

·Aruba 10G SFP + LC SR 300m MMF 收发器(J9150D)
·Aruba 10G SFP+ LC LRM 220m MMF 收发器 (J9152D)
·Aruba 10G SFP + LC LR 10km SMF 收发器(J9151D)
·Aruba 10G SFP + LC ER 40km SMF 收发器(J9153D)

Aruba万兆模块型号

LC不多做解释,就是接口类型,90%的SFP模块都是LC接口。

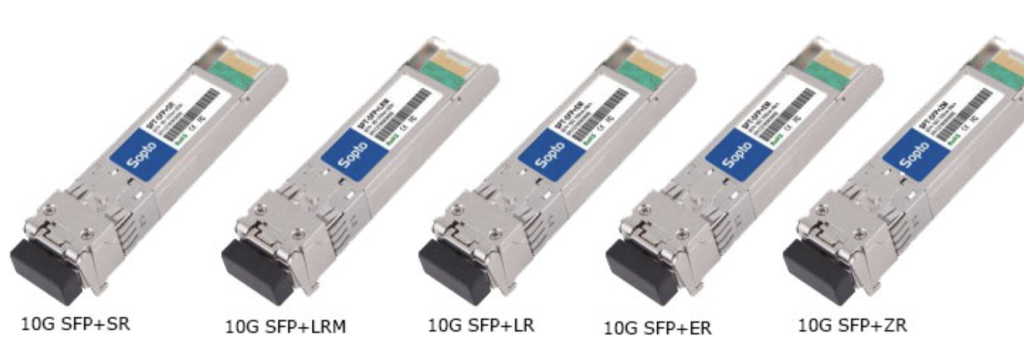

SR,LRM,LR,ER,ZR是光纤通信中使用的术语,代表10G模块的传输距离。

MMF——Multimode Fiber多模光纤

10GBase-SR

SR代表短距离(Short Range),这些收发器在多模光纤上支持300m的链路长度,并使用850nm激光。 10GBase-SR是原始的多模光学规范,并且至今仍是最常用的规范。10GBase-SR使用单个低成本的固态激光器组件,也是10GbE平台上可用的最便宜的光学模块。

10GBase-LRM

LRM表示“长距离多模”(Long Reach Multimode),这些收发器在多模光纤上的支持距离高达220m,并使用1310nm激光。 10GBase-LRM是10GBase-LX4的替代品。

SMF——Singlemode  Fiber单模光纤

10GBase-LR

LR表示长距离可达(Long Reach),这些收发器在单模光纤上支持的距离最远为10km,使用1310nm激光。 LR没有最小距离,因此它也适用于单模光纤上的短连接。

10GBase-ER

ER表示扩展可达(Extended Reach),这些收发器的数据在单模光纤上支持长达40km的距离,使用1550nm激光。 10GBASE-ER的工程链路可达40公里,标准链路可达30公里,由于激光功率的原因,长度小于20公里的链路需要衰减。

10GBase-ZR

ZR也表示扩展可达(Extended Reach),可以通过单模光纤传输10G数据速率和80公里的距离,使用1550nm激光。由于非常高的发射功率,因此对于较短的链路需要明显的衰减。在使用ZR光学器件之前,应先对有问题的光纤跨度进行光功率测试,以确保无故障部署。有趣的是,尽管大多数供应商都提供ZR选项,但10GBase-ZR实际上不是IEEE标准。

 型号速率 波长光纤模式最大范围连接器
10GBASE-SR10.3125Gbit/s850nm多模300mX2,SFP+
10GBASE-LR10.3125Gbit/s1310nm单模10kmXENPAK,X2,XFP,SFP+
10GBASE-LRM10.3125Gbit/s1310nm多模220mXENPAK,X2,SFP+
10GBASE-ER10.3125Gbit/s1550nm单模40kmXENPAK,X2,XFP,SFP+
10GBASE-ZR10.3125Gbit/s1550nm单模80kmXENPAK,X2,XFP,SFP+
