控制器SNMP之OID提取

很多客户有自己的网管软件,基于统一管理,就会有管理控制器的需求,那么在读取控制器信息的过程中,要求我们提供OID,这个时候就需要我们自己提取一下。

1. SNMP工具下载

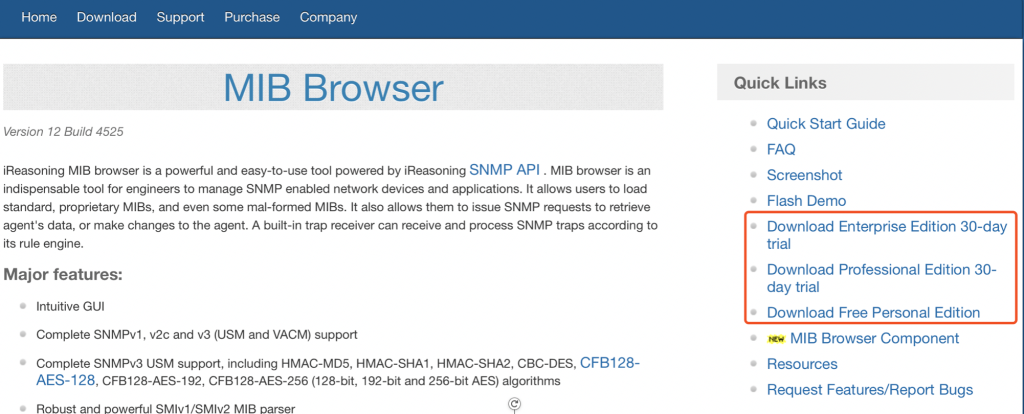

http://www.ireasoning.com/mibbrowser.shtml下载工具MIB Brower,根据根据自己操作系统来选择版本(本次示例采用MACOS版)

Enterprise和Professional版本可以试用30天,与Personal版本的主要区别是,Personal版本最多只能加载10个MIB库。(不经常使用直接试用ent版本)

软件界面

2. Aruba-MIBs库下载

在https://support.arubanetworks.com 网站上的ArubaOS目录,可以下载到相应控制器的最新MIBs库,standard和aruba两种,都需要下载。

3. 使用工具加载Aruba-MIBs

在MIB Browser中,点击File- Load MIBs,全选我们刚才文件夹中的MIB文件,等待10秒-30秒后,MIB即加载完成,有告警可以直接忽略。

4.控制器配置SNMP

在控制器上配置SNMP的key,目前比较常用的是version 2

5. 使用工具读取SNMP,获取OID

在工具里填写地址以及控制器的Key,并点击ok,如下:

在OID的部分填写Aruba专属的OID号:.1.3.6.1.4.1.14823,Operations选择Walk,最后点击GO,即可看到基本的输出。

当有感兴趣的输出时,可以直接双击条目,即可跳转到当前层级的MIB,包含OID、说明、读写状态等。

当然,也可以根据层级反向搜索,方法是通过右键,“Get Subtree”

最后,将自己所需要的数据摘抄出来,可以使用以下格式

全文完,登录下载源文件
