802.11 速率和信噪比关系图

无线不像有线那样稳定在一个速率,受SNR(SIGNAL NOISE RATIO,信噪比)、MCS(Modulation and Coding Scheme,调制与编码策略)、GI(Guard Interval,保护间隔)这些因素,当然还有周围空口环境的不断变化,会出现不同的速率。例如同一个终端同一个位置,在不同时间可能出现不同的速率,这都是正常的表现。

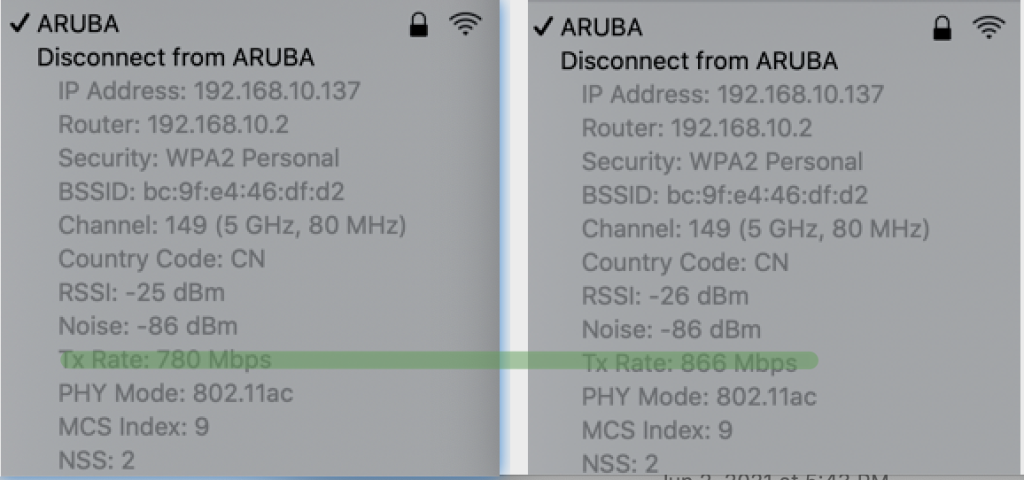

例如我的PC在前后1分钟,SNR、MCS参数一致,但是最大速率不同。这是因为是GI不同,如果参考后面表格就可以知道,虽然满足了SNR/MCS,但是GI一个在800ns、一个400ns,就有780mbps和866mpbs的区别。

我们需要了解如何在 802.11ax 之前计算 MCS 数据速率。 以下是我们可以用来计算 802.11n (HT)和 802.11ac(VHT) 使用的数据速率的公式:

HT 和 VHT OFDM 参数

可以看出802.11n和11ac只规定了 2个GI,Long GI-800ns和Short GI-400ns。

公式在 802.11ax 中没有太大变化。但是,一些新功能会影响我们计算 802.11ax 数据速率的方式:

  • 使用了新的符号(symbol)持续时间:12.8µs
  • 使用不同的保护间隔:0.8µs、1.6µs 和 3.2µs
  • 数据子载波的大小和数量并不相同(尤其是OFDMA引入的不同RU大小)

尽管公式没有太大变化,但 IEEE 确实根据是否使用 OFDMA 定义了 2 个不同的公式。当不使用 OFDMA 时,我们可以使用前面介绍的公式。

第一个表详细说明了不使用 OFDMA 时使用的参数。第二个表详细说明了使用 OFDMA 和资源单元时的参数。

由于添加了新的调制技术 (QAM-1024),802.11ax 现在提供了 2 个新的 MCS 索引:

  • index 10:使用1024-QAM调制时,编码为3/4
  • index 11:使用1024-QAM调制时,编码为5/6

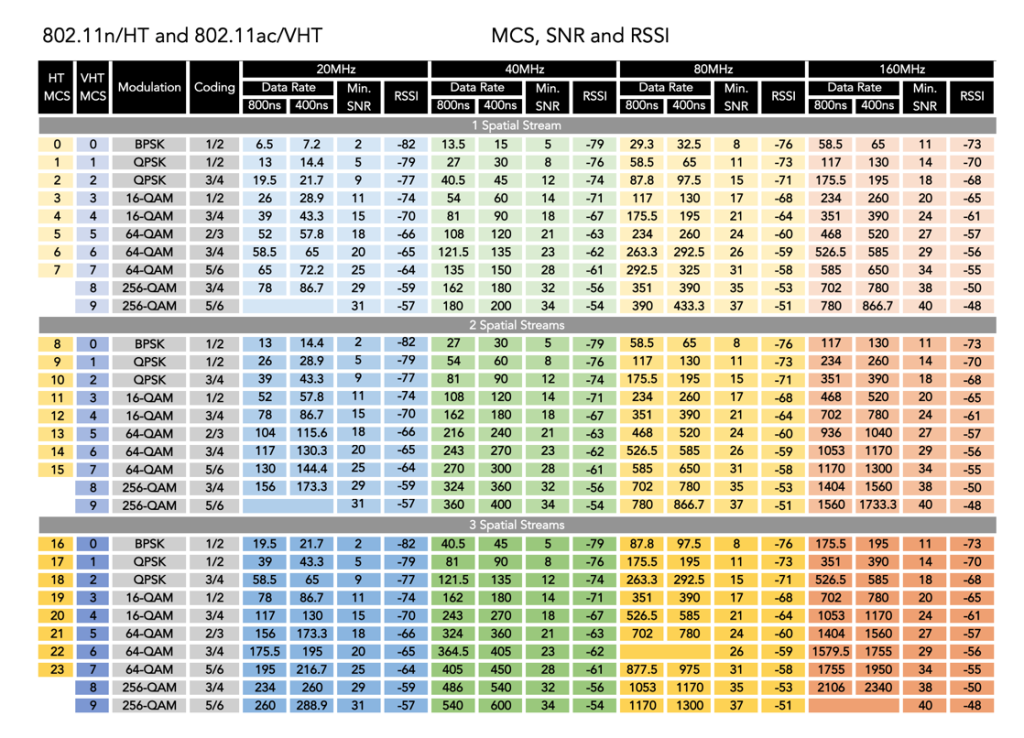

802.11n/ac 速率图,注意最小SNR要求

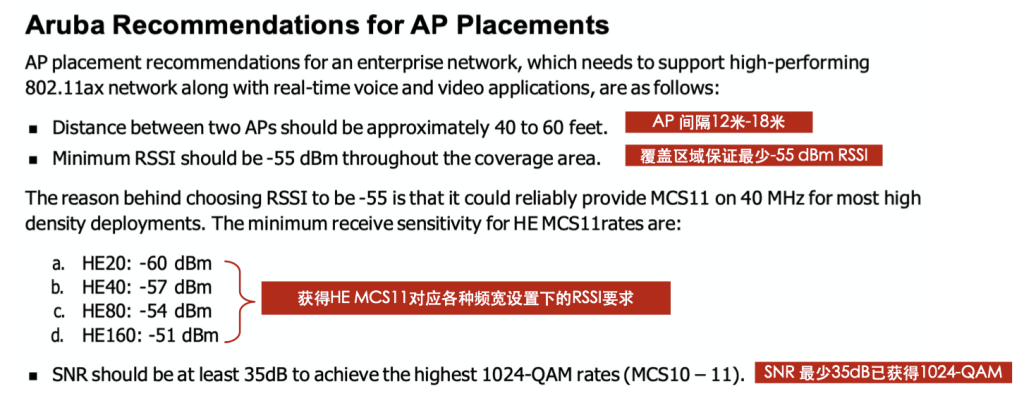

802.11AX 没有找到类似的图,不过有Aruba 802.11ax ⽆线网络部署建议。

后续我们将安排相关内容培训,敬请期待~

相关MCS 表格: ​http://bit.ly/2G0DIcD / http://bit.ly/2KksViN / http://bit.ly/2Ia1Pc2 / http://bit.ly/2VwYNSk / http://bit.ly/2VztdmU
